Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 1,3 кВт; можно меньше или больше, примерно от 780 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка с вашей деталью: что должно совпадать

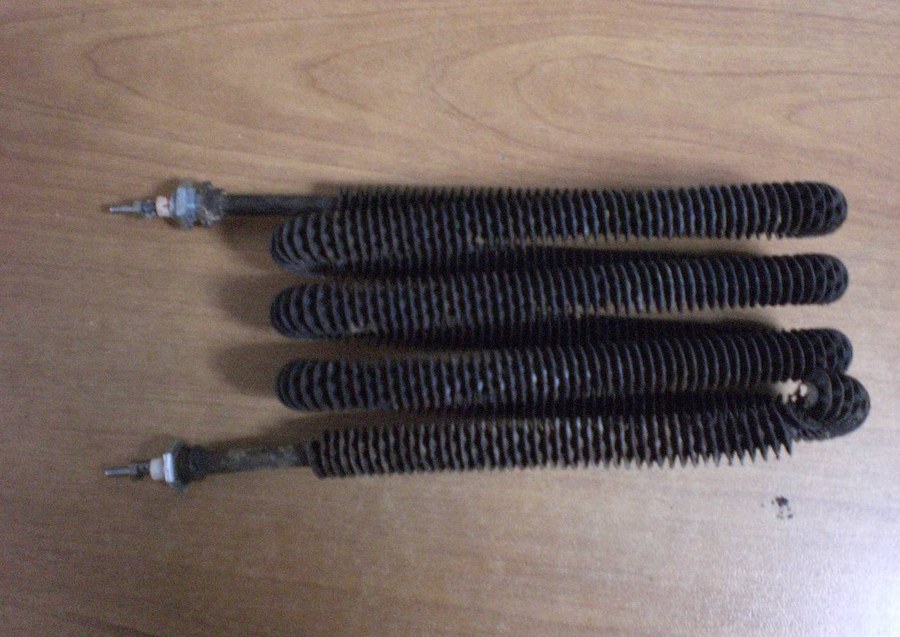

- Тип нагревателя: оребрённый ТЭН, обозначение ТЭНР 130 А8/1,3 К220 Штуцер М12*1,5 (Лента оребрения - черная сталь) (спокойный поток воздуха).
- Крепление: штуцер с резьбой М12*1,5. Проверьте тип и шаг резьбы на вашей детали.
- Выводы: контактная группа А8 (штифт 8 мм под гайку или клемму). Уточните исполнение выводов на старой детали.
- Длина: активная (нагреваемая) часть 1220 мм. Общая длина корпуса может быть больше за счёт штуцера и выводов.
- Мощность и напряжение: 1,3 кВт, 220 В. Сопоставьте с маркировкой на вашем образце.
Данные для заказа: что нам нужно от вас
- Фото старого ТЭН с двух сторон (общий вид и крупно штуцер, выводы).
- Длина корпуса от края штуцера до края второго вывода (габаритная длина) и активная длина оребрения.
- Тип и материал оребрения (чёрная сталь) и условия обдува (спокойный поток воздуха). Если среда или поток отличаются, укажите это.
- Чертеж или эскиз с размерами, если конфигурация нестандартная (изгибы, другое расположение крепежа).
- Маркировка со старого нагревателя, если сохранилась.
Возможные изменения под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем материал оребрения (нержавеющая сталь, оцинковка), длину активной части, тип и длину выводов, шаг резьбы штуцера. Мощность и напряжение корректируем под вашу сеть.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферах приточных вентиляционных установок, где оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается воздушным потоком. Также они используются в сушильных камерах для пиломатериала, где в электрических моделях вмонтированы в воздуховод или корпус теплогенератора, и в зерносушилках, где электрокалорифер расположен в тракте подачи сушильного агента.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
У меня напряжение 380 В, вы сделаете такой ТЭН на 380 В с той же мощностью?
Да, сделаем. Пришлите желаемую мощность или укажите её на чертеже.
Можно заменить штуцер М12 на другой диаметр или тип крепления?
Да, заменим. Приложите эскиз или фото узла крепления с размерами.
Нужна активная длина не 1220 мм, а короче/длиннее под мой корпус. Это возможно?
Да, изменим длину. Пришлите точный размер от места крепления до противоположного конца.
У меня агрессивная среда, подойдёт ли чёрная сталь оребрения?
Если среда агрессивная, закажите оребрение из нержавеющей стали. Укажите тип среды при заказе.
