Трубчатый ТЭН · маркировка по ГОСТ 13268-88

153развёрнутая длинаAконтактный стержень8диаметр1,2мощностьJсреда220напряжение

ТЭН с изгибом 153 А8/1,2 J220, Штуцер М14*1,5 флажки с резьбой (вода)

развёрнутая длина 1530 мм
контактный стержень 40 мм
диаметр 8 мм
мощность 1,2 кВт
среда Вода, слабые растворы кислот (pH 5–7)
напряжение 220 В

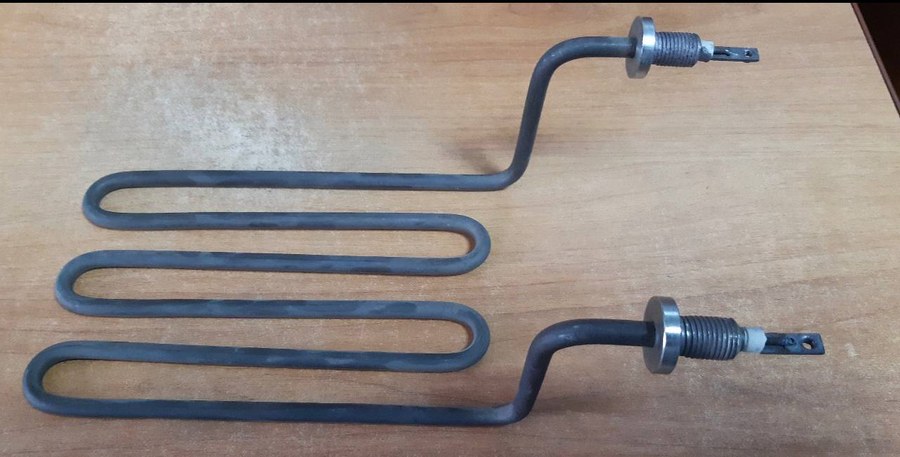

ТЭН с изгибом 153 А8/1,2 J220, Штуцер М14*1,5 флажки с резьбой (вода), фото из каталога

По маркировке повторим точно

Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:

Длинав этом товаре 1530 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкив этом товаре 8 мм; можно 6,5, 8,5 мм
Мощностьв этом товаре 1,2 кВт; можно меньше или больше, примерно от 720 Вт до 1,7 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формав этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба
Штуцерв этом товаре М14*1,5 или фланец
Холодная зонав этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте по форме, креплению и маркировке

  • Сравните конфигурацию изгиба. Ваш старый ТЭН должен повторять форму «153 А8/1,2» без дополнительных петель или прямых участков.
  • Проверьте крепление: резьба на штуцере М14*1,5. Убедитесь, что на корпусе есть два флажка с резьбой для фиксации.
  • Уточните активную длину трубки. В этом товаре она составляет 1450 мм. Измерьте свою по оси трубки, исключая штуцер и выводы.
  • Сверьте электрические параметры: мощность 1,2 кВт, напряжение 220 В. На корпусе указан код J220.
  • Посмотрите на выводы. Конструкция должна предусматривать контактные флажки, а не штекеры или клеммы под винт.

Что нужно прислать для точного повторения этого нагревателя

  • Приложите фото старого ТЭН с разных сторон: общий вид, изгиб, крепёж.
  • Сделайте фото шильдика или маркировки на корпусе, если она сохранилась.
  • Укажите, в каком оборудовании стоял нагреватель (модель, марка).
  • Если есть, пришлите фото посадочного места или фланца, куда вкручивается штуцер.
  • Измерьте расстояние между флажками крепления и длину трубки от штуцера до изгиба.
  • Сообщите среду (вода). Если есть примеси или температура выше 80 °С, напишите это.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, расположение изгиба, тип и размер штуцера, материал оболочки под другую среду. Мощность и напряжение настраиваем под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.

Вопросы

Можно ли сделать такой ТЭН на напряжение 380 В?

Да, сделаем. Для этого пришлите нужную мощность и активную длину, а также фото старого нагревателя.

У меня штуцер не М14, а другой диаметр. Вы поменяете крепление?

Да, сделаем под ваш штуцер. Укажите резьбу и приложите чертёж или фото крепёжного узла.

Нагреватель будет работать не в воде, а в масле. Нужен другой материал?

Да, сделаем в корпусе из подходящей стали. Сообщите тип среды и максимальную рабочую температуру.

Мне нужна активная длина не 1450 мм, а больше. Вы измените?

Да, сделаем любую длину по вашему образцу или чертежу. Пришлите размеры старой трубки без штуцера.

Порядок заказа

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
