ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

Тэн для дистиллятора - 2,5 кВт 220в нерж, Шт м14 Вода

2,5 кВт мощность
220 В напряжение
19,4 Ом сопротивление в работе

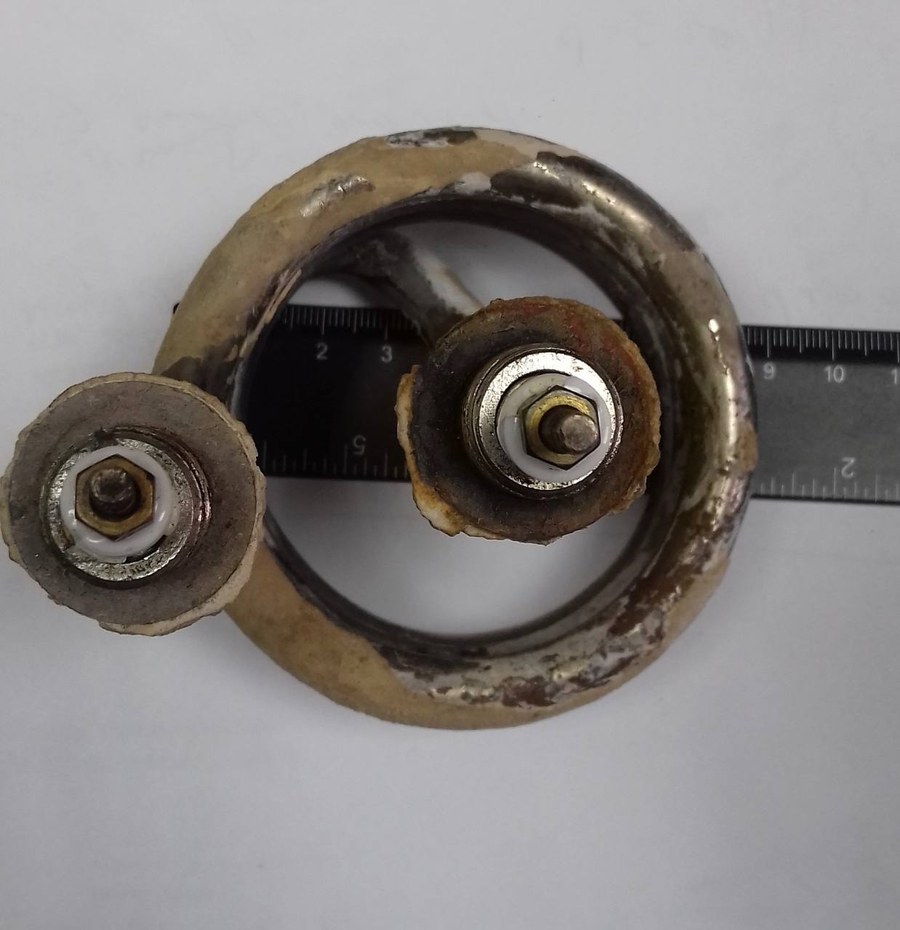

Тэн для дистиллятора - 2,5 кВт 220в нерж, Шт м14 Вода, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сверьте мощность и напряжение: ваша деталь должна быть 2,5 кВт 220 В.
  • Проверьте тип крепления: в названии указан Шт (штуцер) и резьба М14.
  • Убедитесь, что материал корпуса нержавеющая сталь (нерж).
  • Сравните длину трубки и форму: уточните, прямой или изогнутый корпус, соответствует ли он вашей старой детали.
  • Сопоставьте расположение и тип выводов (контактов): они должны совпадать с вашим образцом.

Что прислать именно для этого товара

  • Чёткое фото старого ТЭНа с двух ракурсов, включая место крепления и выводы.
  • Если осталась маркировка или бирка (даже частично) сфотографируйте её.
  • Укажите, в какое именно оборудование (дистиллятор) устанавливалась деталь, модель или марка, если известны.
  • Для уточнения длины и формы приложите линейку или рулетку рядом с деталью на фото.
  • Если есть чертёж или эскиз с размерами (длина трубки, расстояние от штуцера до изгиба), приложите его.
  • Для заказа по образцу просто отправьте фото и размеры: делаем по образцу, фото, чертежу.

Если нужен не точно такой же

По заказу меняем длину трубки и форму изгиба, если это необходимо для вашего оборудования. Также можем изменить материал корпуса или тип крепления под вашу среду и условия установки.

Где применяют такие нагреватели

Такие нагреватели ставят в судовые опреснители (дистилляторы питьевой воды), где они находятся в камере нагрева для доведения исходной воды до испарения. Также нагреватели этого типа используются в накопительных и проточных водонагревателях, где монтируются в бак через фланец или в цилиндрическую камеру нагрева.

Порядок заказа

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.

Вопросы

Мне нужно другое напряжение, 12 В или 380 В. Вы сделаете?

Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертёж вашей старой детали.

Можно увеличить или уменьшить длину этого ТЭНа?

Да, сделаем. Укажите нужную длину и приложите образец или чертёж с размерами.

Подойдёт ли этот ТЭН для агрессивной среды (не вода)?

По заказу меняем материал корпуса (например на специальную нержавейку). Пришлите фото старой детали и опишите среду.

У меня другое крепление, не М14. Вы сможете повторить?

Да, сделаем с вашим типом крепления. Пришлите образец резьбы или чертёж крепёжного узла.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
