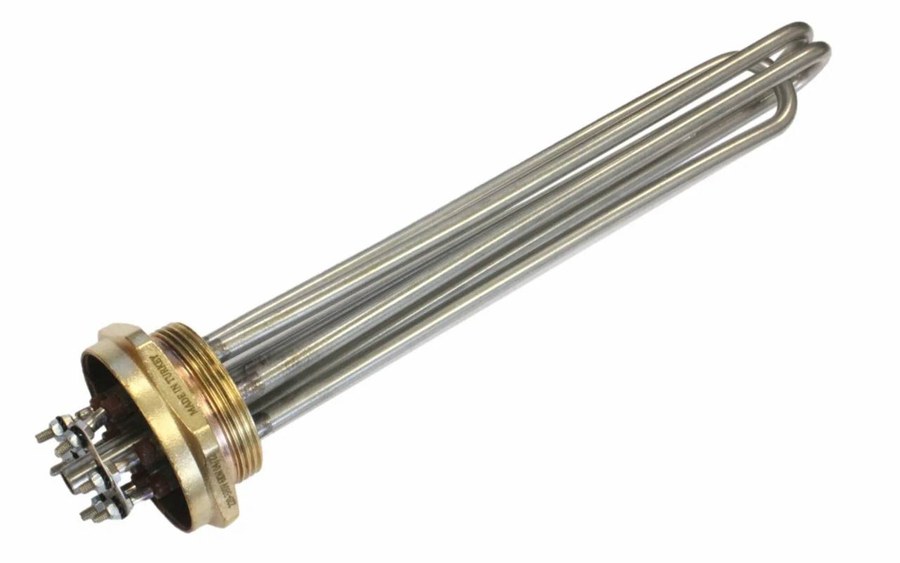

ТЭНБ-4 В10 380 В, длина 76/71 мм, фланец G 2", для MAGIDO L311V, фото из каталога

Блок ТЭН · G2 · 4 кВт

ТЭНБ-4 В10 380 В, длина 76/71 мм, фланец G 2", для MAGIDO L311V

123G2 · вид сверху
4 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте с вашей деталью: что проверить для замены

  • Тип и маркировка: на корпусе вашего нагревателя должно быть написано «ТЭНБ 4 В10 380 В» или аналогично.
  • Длина трубки: измерьте расстояние между крайними точками трубки без учёта контактов. Должно быть 76 мм, если замерять по прямой, или 71 мм для другой конфигурации.
  • Фланец и резьба: проверьте, что присоединительный фланец имеет резьбу G 2" (дюймовая трубная).
  • Напряжение и мощность: на шильдике или в документации к оборудованию должно быть указано 380 В и 4 кВт.
  • Совместимость с оборудованием: нагреватель предназначен для модели MAGIDO L311V. Уточните, что ваша модель совпадает.

Что прислать для точного изготовления

  • Фото старого нагревателя: общий вид, маркировку на корпусе, узел крепления и контакты.
  • Фото фланца: с измерением диаметра и шага резьбы (подтвердить G 2").
  • Модель оборудования: напишите MAGIDO L311V и, если есть, серийный номер.
  • Чертёж или эскиз: если есть документ с размерами, приложите. Если нет, мы сделаем по образцу.
  • Укажите напряжение и мощность: 380 В, 4 кВт. Если нужны другие параметры, сообщите отдельно.
  • Особые условия: если нагреватель работает в агрессивной среде (например, щёлочь, кислота), укажите это.

Если нужен нагреватель с другими параметрами

Мы делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки, тип крепления и материал оболочки под вашу среду. Для этого пришлите фото текущей детали и укажите, что именно нужно изменить.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Они также используются в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, закреплённых на фланце. Кроме того, нагреватели применяются в промышленных электроводонагревателях и блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец.

Порядок заказа

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.

Вопросы

У меня MAGIDO L311V, но нужно напряжение 220 В. Вы сделаете?

Да, сделаем. Пришлите фото вашего фланца и уточните желаемую мощность. По заказу изготовим на 220 В.

Фланец другой резьбы, не G 2". Можно под мой размер?

Да, сделаем под ваше крепление. Пришлите чертёж или фото резьбы с точным диаметром.

Длина трубки 80 мм, а у вас 76/71. Вы сделаете 80 мм?

Да, сделаем. Укажите точную длину в заказе или приложите эскиз.

Нужен нагреватель для работы в масле, а не в воде. Подойдёт?

Да, по заказу меняем материал оболочки под вашу среду. В комментарии к заказу напишите «масло» и приложите фото старой детали.
