Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Основные параметры для проверки совместимости
- Форма и геометрия: сравните изгибы, длину оребренной части и общую длину вашего образца с этим ТЭН. Уточните количество и расположение крепежных отверстий.
- Крепление: проверьте тип и размер монтажного фланца, наличие резьбы или способ фиксации в тепловой пушке.
- Выводы: сравните длину, сечение и материал контактных стержней, а также расстояние между ними.
- Мощность и напряжение: уточните по шильдику тепловой пушки или старому ТЭН. Расчётные данные: 3 кВт, 220 В, ток 13,64 А, сопротивление 16,1 Ом.
- Буквенный код: сверьте обозначение модели на старой детали с «ТЭН для тепловой пушки Ресанта ТЭПК-3000к».
Что прислать для изготовления такой же детали
- Фото старого ТЭН с линейкой или штангенциркулем на фоне.
- Крупный снимок крепления и контактных выводов.
- Модель и год выпуска тепловой пушки (например Ресанта ТЭПК-3000к).
- Указание рабочей среды или условий обдува, если они отличаются от воздуха.
- Подтверждение мощности и напряжения по шильдику оборудования.
- Чертеж или эскиз с размерами, если деталь нестандартная.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если требуется изменить параметры
Делаем по образцу, фото или чертежу. По заказу меняем длину оребренной части, форму крепления, сечение выводов или материал оболочки под другую среду. Для этого пришлите уточняющие фото и опишите условия, в которых будет работать нагреватель.
Где применяют такие нагреватели

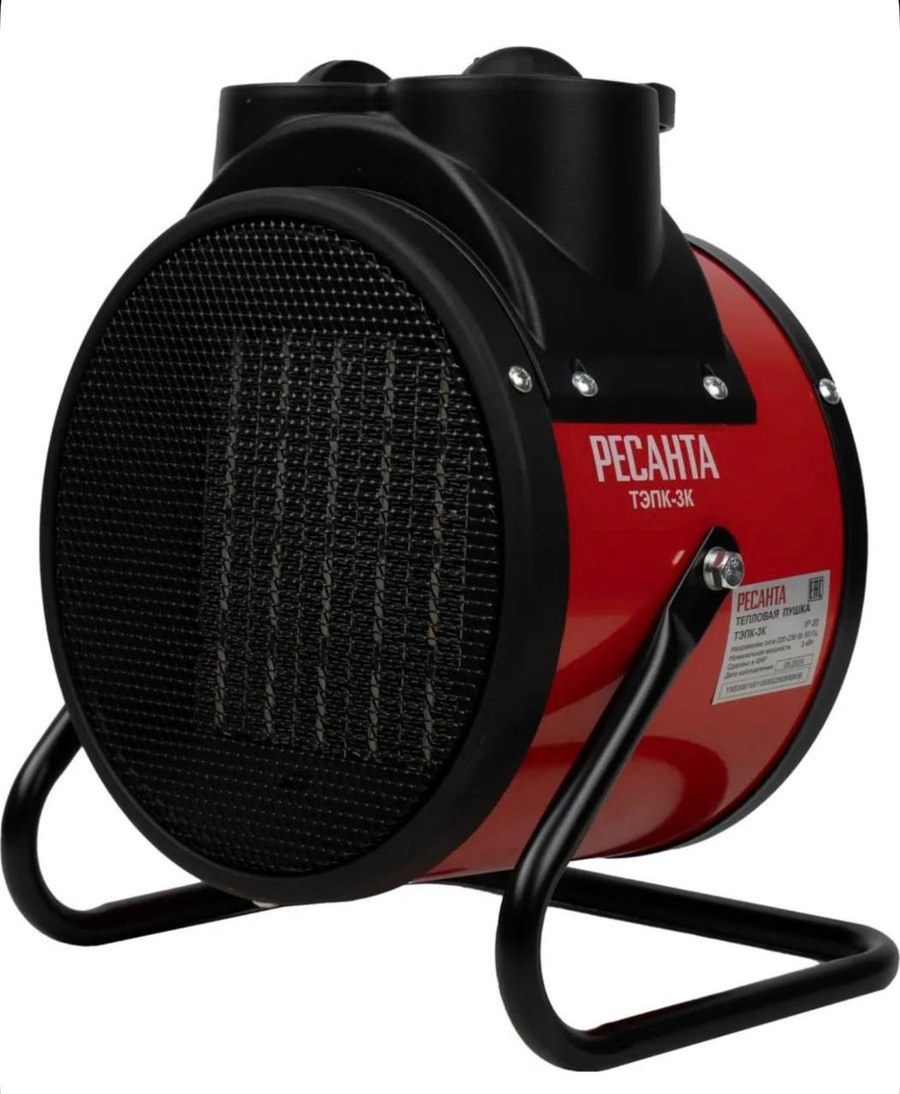

Такие нагреватели ставят в тепловые пушки электрические. В этом оборудовании ТЭН находится в цилиндрическом корпусе перед осевым вентилятором. Также нагреватели этого типа используют в накопительных водонагревателях, где элемент расположен в баке через боковой или нижний фланец.
Вопросы
Подойдет ли этот ТЭН для другой модели тепловой пушки, например Ресанта ТЭПК-5000?
Да, сделаем. Пришлите фото штатной детали, модель пушки и укажите нужную мощность.
Можно ли заказать этот ТЭН на 380 В?
Да, сделаем. Для этого уточните мощность и пришлите фото контактов вашего оборудования.
Вы сделаете такой же ТЭН, но с более длинными выводами?
Да, сделаем. Приложите к заказу чертеж или укажите нужную длину выводов.
Можно ли изготовить этот нагреватель из другого материала, если среда агрессивная?
Да, сделаем. Укажите тип среды (масло, газ, жидкость) и пришлите фото старой детали для согласования материала.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
