Тэн для групповой поилки КРС, 24 Вольт

24 В напряжение

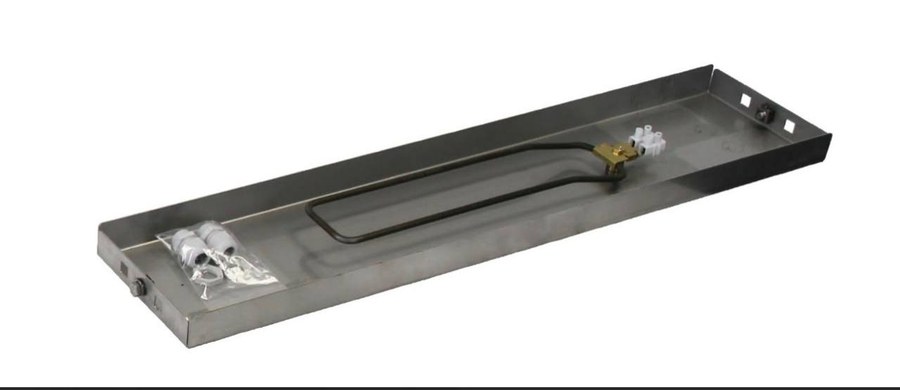

Тэн для групповой поилки КРС, 24 Вольт, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностькак у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку
Напряжениев этом товаре 24 В; можно на 12, 36, 48 В, переменный или постоянный ток
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте напряжение 24 Вольт на корпусе старого ТЭНа для поилки КРС

  • Сверьте напряжение на корпусе старой детали. Этот ТЭН работает только от 24 В.
  • Сравните посадочный размер и тип крепления (резьба, фланец, хомут). Форма должна совпадать с вашей.
  • Проверьте длину трубки и расстояние между осями контактных стержней. Геометрия влияет на установку.
  • Уточните мощность старого нагревателя. Она указана на детали или в документации оборудования.
  • Оцените материал оболочки и наличие дополнительных элементов (ребра, скоба). Если у вашего образца есть ребра, этот ТЭН должен быть оснащен ими.

Фото и замеры штангенциркулем для копии трубчатого ТЭНа поилки КРС

  • Фото старого ТЭНа с линейкой или штангенциркулем рядом.
  • Чертеж или эскиз с указанием всех габаритов и расстояний.
  • Фото места установки: поилка целиком и узел крепления нагревателя.
  • Фото шильдика оборудования или его модели, если он есть.
  • Образец старой детали (можно отправить или привезти).
  • Описание среды, в которой работал нагреватель (вода, навозная жижа, кислота).

Изменение длины, мощности или материала оболочки под ТЭН 24 В для поилки

Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, материал оболочки (например, нержавеющая сталь вместо черной) и тип контактных выводов. Форму крепления и напряжение (только 24 В) оставляем без изменений, если не указано иное.

Применение: ТЭН для групповой поилки КРС

Такие нагреватели ставят в автопоилках с электрообогревом для КРС, в накопительных водонагревателях (бойлерах) и в проточных водонагревателях. В автопоилке нагревательный элемент находится в зоне подвода воды внутри чаши поилки. В бойлере элемент устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель размещён в небольшой цилиндрической камере внутри корпуса.

Вопросы

Можно ли сделать такой же ТЭН, но на 12 В?

Да, сделаем. Пришлите фото и желаемую мощность.

Подойдет ли этот нагреватель, если у меня другое крепление (не резьба, а фланец)?

Нет, крепление должно совпадать. Мы можем изготовить ТЭН с вашим типом крепления по образцу или чертежу.

Требуется коррозионностойкий материал для агрессивной среды, вы можете заменить сталь?

Да, сделаем из нержавеющей стали или другого материала. Приложите фото старой детали и опишите среду.

Если длина трубки не подходит к моей поилке, вы уменьшите ее?

Да, изменим длину под ваш размер. Для этого нужен чертеж или точные замеры места установки.
