Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5,2 кВт; можно меньше или больше, примерно от 3,1 кВт до 7,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

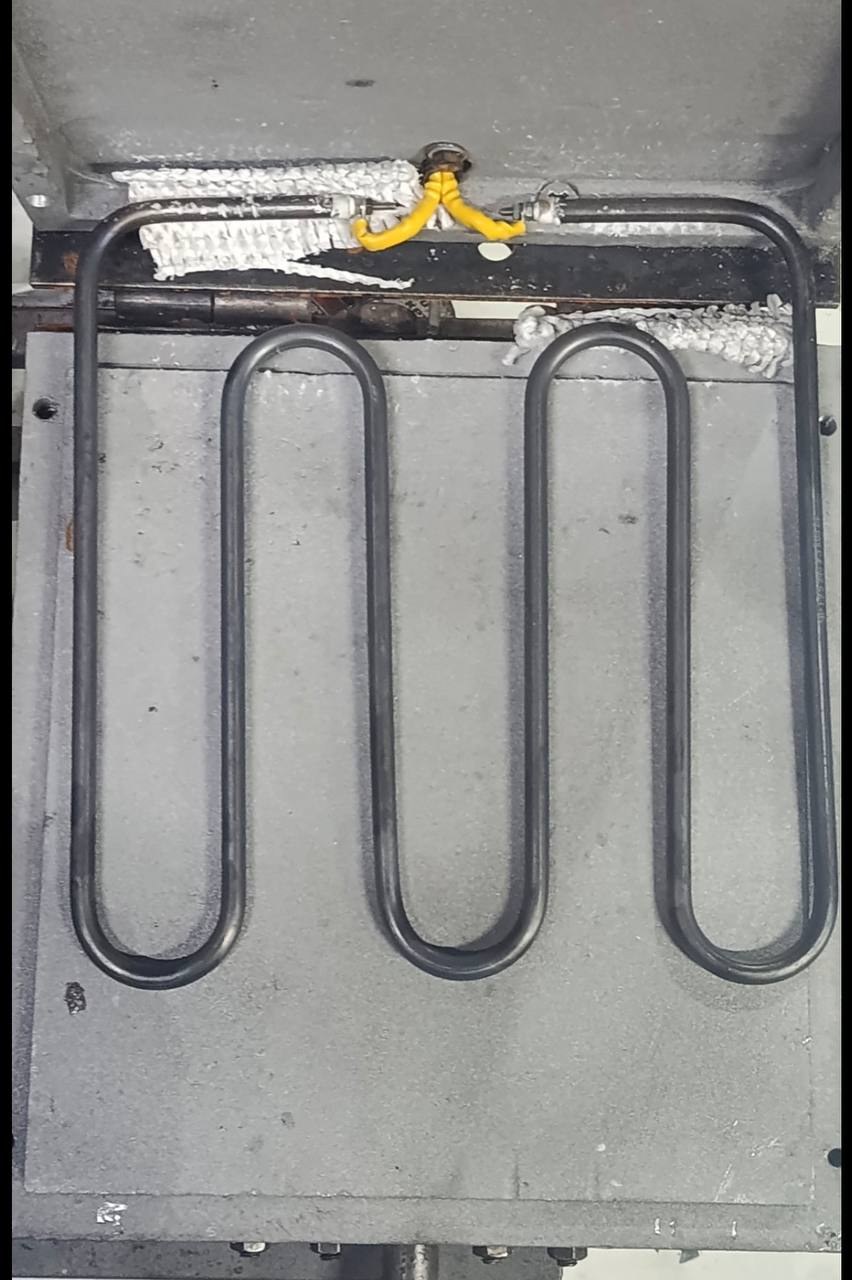

ТЭН для печи «Орешница»: 5,2 кВт, 220 В
Снимите замеры со старой детали и сверьте с параметрами этого нагревателя. Если совпадает, мы сделаем такой же.
Как проверить совместимость с вашей деталью
- Форма и конфигурация. Сравните изгиб и общую геометрию трубок. Этот ТЭН трубчатый, гладкий, без рёбер.
- Крепление и выводы. Уточните способ фиксации на печи: хомут, прижимная планка или отверстия в корпусе. Посмотрите на тип и расположение контактных выводов.
- Габаритная длина. Измерьте развёрнутую длину трубки между крайними точками (по осям). Наша деталь изготавливается по вашему образцу.
- Мощность и напряжение. По паспорту: 5,2 кВт, 220 В. Расчётный ток 23,64 А, сопротивление в рабочем режиме 9,3 Ом. Если у старого ТЭН другие данные, сообщите.
- Назначение. Деталь для печи «Орешница». Если ваш нагреватель стоит в таком оборудовании, модель совпадает.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Что прислать для заказа этой детали
- Фото старого ТЭН с разных ракурсов (общий вид, место крепления, выводы).
- Чёткий рисунок или эскиз с указанием развёрнутой длины, расстояния между осями изгибов и диаметра трубки.
- Фото шильдика печи (модель, производитель, если есть).
- Замеры посадочного места (диаметр отверстия под ТЭН, шаг крепёжных отверстий).
- Уточнить, нужна ли герметизация (например, прокладка) или особый способ фиксации.
- Если есть, приложите фото старой детали рядом с линейкой.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип и расположение выводов, материал трубки под вашу рабочую среду. При изменении мощности или напряжения сообщите новые параметры.
Где применяют такие нагреватели
Такие нагреватели ставят в подовые печи для пиццы, хлебопекарные ярусные печи и муфельные (камерные) печи для обжига керамики. В подовой печи для пиццы нагреватель располагается по периметру камеры в верхнем и нижнем узле. В хлебопекарной ярусной печи нагреватель устанавливается отдельно или в блоке в каждой из пекарных камер яруса. В муфельной печи для обжига керамики нагреватель размещается в стенках или за пределами муфеля камеры.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и размеры вашей старой детали.
У моего ТЭН другое крепление (резьба/фланец). Вы можете изготовить под него?
Да, сделаем. Приложите к заказу фото крепления и точные размеры посадочного места.
Нужна другая длина трубки (короче или длиннее). Это возможно?
Да, изменим длину по вашему чертежу или образцу. Пришлите эскиз с указанием нужных размеров.
ТЭН будет работать в агрессивной среде (масло, щёлочь). Вы можете сделать из другого материала?
Да, подберём материал под вашу среду. Укажите условия эксплуатации и приложите фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
