Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

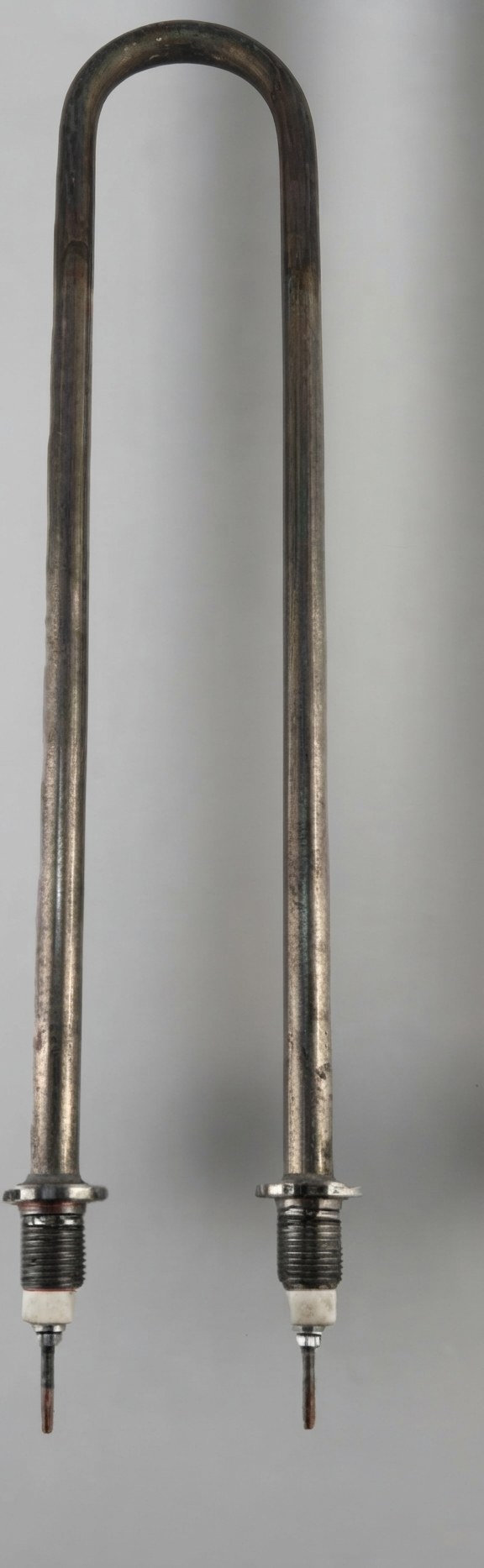

Сверка U-образного ТЭН из титана или фторопласта с вашим
- Сравните форму: U-образный изгиб, трубка круглого сечения, гладкая поверхность (без ребер, обдува или блока).
- Проверьте материал: титан или фторопласт (других вариантов для этого типа нет).
- Уточните способ крепления: резьба, фланец, прижимная гайка или просто гладкие концы под обжим.
- Измерьте длину трубки от одного конца до другого по внешней стороне изгиба, а также расстояние между осями параллельных участков.
- Посмотрите маркировку выводов (контактных стержней): их количество, сечение, длину выступающей части.
Фото старого нагревателя для гальванической ванны в двух проекциях
- Фото старого нагревателя в двух проекциях (вид сверху и сбоку), чтобы видеть изгиб и расположение выводов.
- Измеренную длину трубки (развернутую или по осям) и шаг между ножками.
- Тип выводов (шпилька под гайку, клемма под винт, гибкий провод) и их диаметр.
- Материал, из которого сделан старый ТЭН (титан или фторопласт), если он не стерся или не сгорел.
- Наличие, размер и тип крепежного элемента (резьба, фланец, отверстия под болты), если крепление не съемное.
Изменение материала трубки титан на фторопласт по вашему чертежу
Делаем по образцу, фото, чертежу. По заказу меняем материал трубки (титан на фторопласт или наоборот), длину прямых участков и шаг U-образного изгиба, а также тип и длину выводов (контактных стержней) или мощность (по согласованию сечения и длины трубки).
ТЭН для гальванических ванн из титана или фторопласта: в каком оборудовании
Такие нагреватели ставят в гальванических ваннах. Они используются как погружной нагреватель непосредственно в ванне с раствором.
Вопросы
У меня старая деталь из титана, но среда стала агрессивнее. Сделаете из фторопласта?
Да, сделаем. Пришлите фото и замеры старого ТЭНа, укажите, что материал нужно заменить на фторопласт.
Мне нужно другое напряжение, не то что было на старой детали. Это возможно?
Да, сделаем под ваше напряжение. Для расчета мощности и сечения укажите нужные вольты и ватты, мы подберем параметры по вашим габаритам.
На старом ТЭНе было резьбы, а мне нужно приварить фланец. Вы сможете сделать такое крепление?
Да, сделаем. Приложите эскиз фланца с размерами и расположением отверстий, мы изготовим нагреватель с таким креплением.
У меня нестандартная длина трубки, немного короче, чем в каталоге. Вы подгоните?
Да, сделаем по вашим замерам. Укажите точную длину от вывода до вывода по внешней стороне и шаг U-образной части, мы изготовим точно по образцу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
