Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте посадочные места и габариты
- Форма и габариты трубки, положение контактных стержней. Сравните визуально со старой деталью.
- Тип и размер крепежа (фланец, гайка, шпилька), если он есть у вашего образца.
- Длина нагреваемой части и общая длина трубки. Измерьте штангенциркулем.
- Рабочие параметры: мощность 9 кВт, напряжение 230 В. Сопротивление в рабочем режиме 5,9 Ом, расчётный ток 39,13 А.
- Маркировка на корпусе или старой упаковке, если она совпадает с «Тэн для промышленного парогенератора Cometh GE 12».
Что нужно прислать для запуска заказа

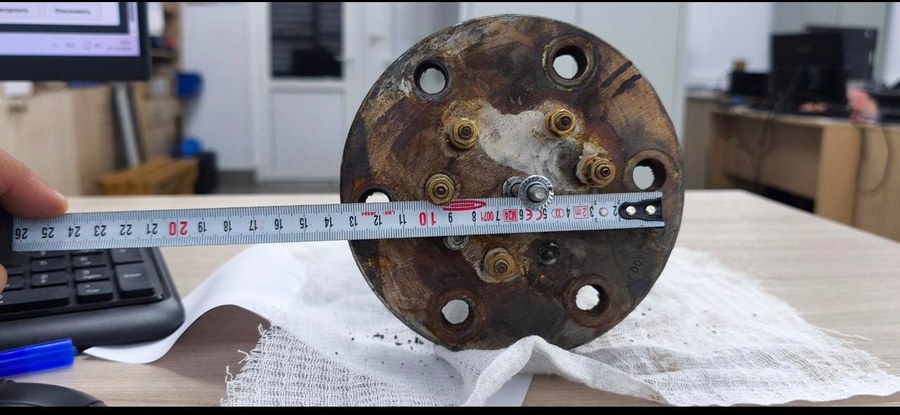

- Чёткое фото старого ТЭН с линейкой или рулеткой рядом. Снимите с торца, сбоку, покажите контакты.
- Фото шильдика или заводской таблички парогенератора, если она сохранилась.
- Маркировку, выбитую на трубке, или любые надписи на корпусе нагревателя.
- Указать модель оборудования: «Cometh GE 12» или её аналог.
- Если деталь не извлекалась, фото места установки и типа крепления.
- Для уточнения геометрии можно прислать эскиз с размерами, которые вы сняли.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму гибов, тип и расположение контактов, материал оболочки под вашу среду. Для этого достаточно прислать старую деталь или её подробные замеры и условия работы.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах для хаммама и бани, где ТЭН погружного типа устанавливается в баке парогенератора. Они также используются в промышленных и канальных увлажнителях воздуха, где погружной трубчатый нагреватель находится в баке с водой внутри корпуса увлажнителя. Кроме того, нагреватели применяются в парогенераторах гладильных систем, где ТЭН располагается в отдельном бойлере парогенератора.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
ТЭН на 230 В, а у меня сеть 380 В. Вы сделаете такой же по форме на 380 В?
Да, сделаем. Пришлите фото и размеры старого ТЭН, укажите нужное напряжение.
У меня такой же парогенератор, но старый нагреватель короче на 3 см. Вы изготовите по моему образцу?
Да, сделаем по вашему образцу. Пришлите старую деталь или её точные размеры.
Мне нужен такой же ТЭН, но из другого материала для работы с жидким теплоносителем.
Да, сделаем из другого материала под вашу среду. Приложите к заказу описание среды и фото старого нагревателя.
У меня крепление на два болта, а на фото одно отверстие. Вы сможете повторить мою деталь?
Да, сделаем по вашему образцу. Пришлите фото крепежа и эскиз с размерами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
