Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

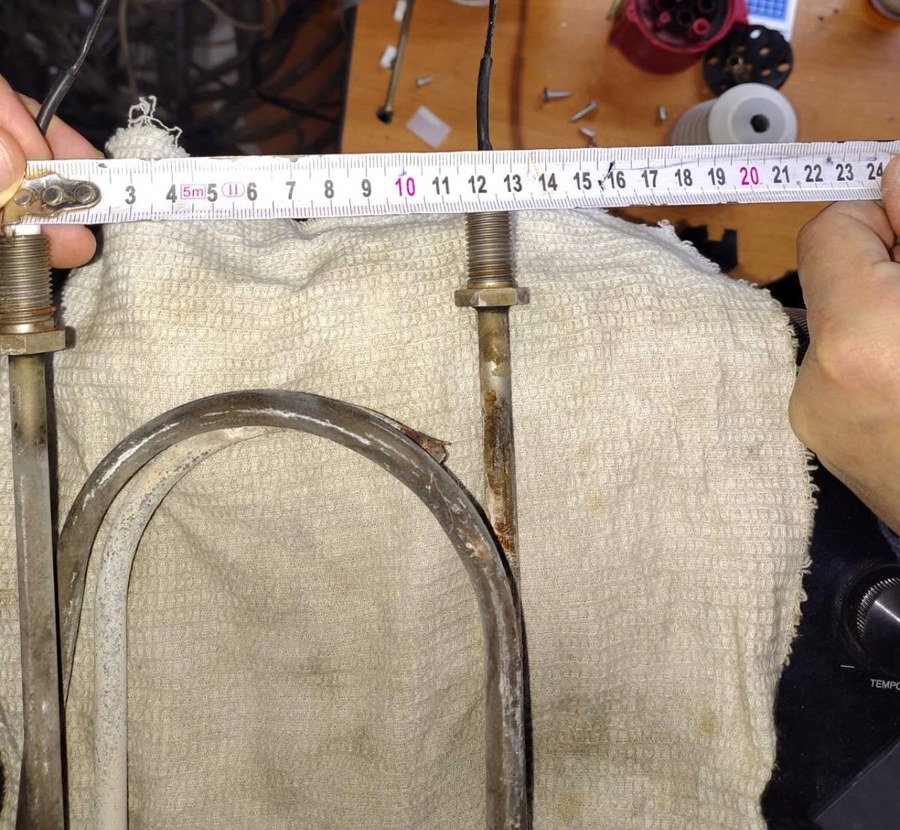

Как сверить со своим: что измерить у старой детали
- Сравните форму. Этот ТЭН прямой, гладкий, без ребер. Убедитесь, что старая деталь имеет такую же конфигурацию.
- Проверьте крепление. У этой детали крепление под хомут или прижим. Посмотрите, какой узел фиксации на вашем оборудовании.
- Сверьте длину трубки и расстояние между выводами. Обмерьте старый нагреватель от края до края и от контакта до контакта.
- Уточните выводы. В этом ТЭНе контакты штыревые или под наконечник. Посмотрите, какие у вас.
- Мощность 1,5 кВт, напряжение 220 В. Сопротивление в рабочем режиме 32,3 Ом, ток 6,82 А. Сверить эти цифры с паспортом или расчётом старого.
Что прислать именно для этого товара: данные для заказа
- Фото старого ТЭНа в сборе (общий вид и крупно крепление).
- Фото шильдика или маркировки с вашего оборудования (термокамера, производитель, модель).
- Длина трубки от края до края в миллиметрах.
- Расстояние между осями выводов.
- Тип крепления: хомут, скоба, фланец - укажите, какой именно.
- Среда нагрева: пар или конденсат. Если есть примеси (масло, антифриз), сообщите.
Если нужен не точно такой же: что меняем под задачу
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, расположение и тип выводов, форму и размер крепления, а также материал оболочки под конкретную среду. Мощность и напряжение корректируем под вашу схему подключения.
Где применяют такие нагреватели
Такие нагреватели ставят в автоклавы, где используются как нагревательный элемент в камере или бойлере автоклава. Также их устанавливают в напольные паровые стерилизаторы для ЛПУ и лабораторий в водогрейную камеру или парогенератор. Кроме того, нагреватели применяют в дезинфекционных камерах в калорифере воздуховода.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать этот ТЭН на 380 В?
Да, сделаем. Пришлите фото старого и укажите, какое напряжение и мощность вам нужны.
Подойдет ли он, если у меня крепление не хомут, а резьба?
Да, сделаем с другим креплением. Приложите фото узла крепления и размеры.
У меня длина старого ТЭНа больше на 20 мм. Вы сможете повторить?
Да, сделаем по вашей длине. Пришлите точный размер от края до края и фото.
Можно заменить нержавейку на другую сталь для работы в масле?
Да, сделаем в материале под вашу среду. Укажите, какая среда и рабочая температура.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
