Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 500 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 13,5 кВт; можно меньше или больше, примерно от 8,1 кВт до 18,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте размеры и посадку с вашей деталью
- Общая длина (L) 500 мм: измерьте по корпусу трубки, без учёта контактных стержней.

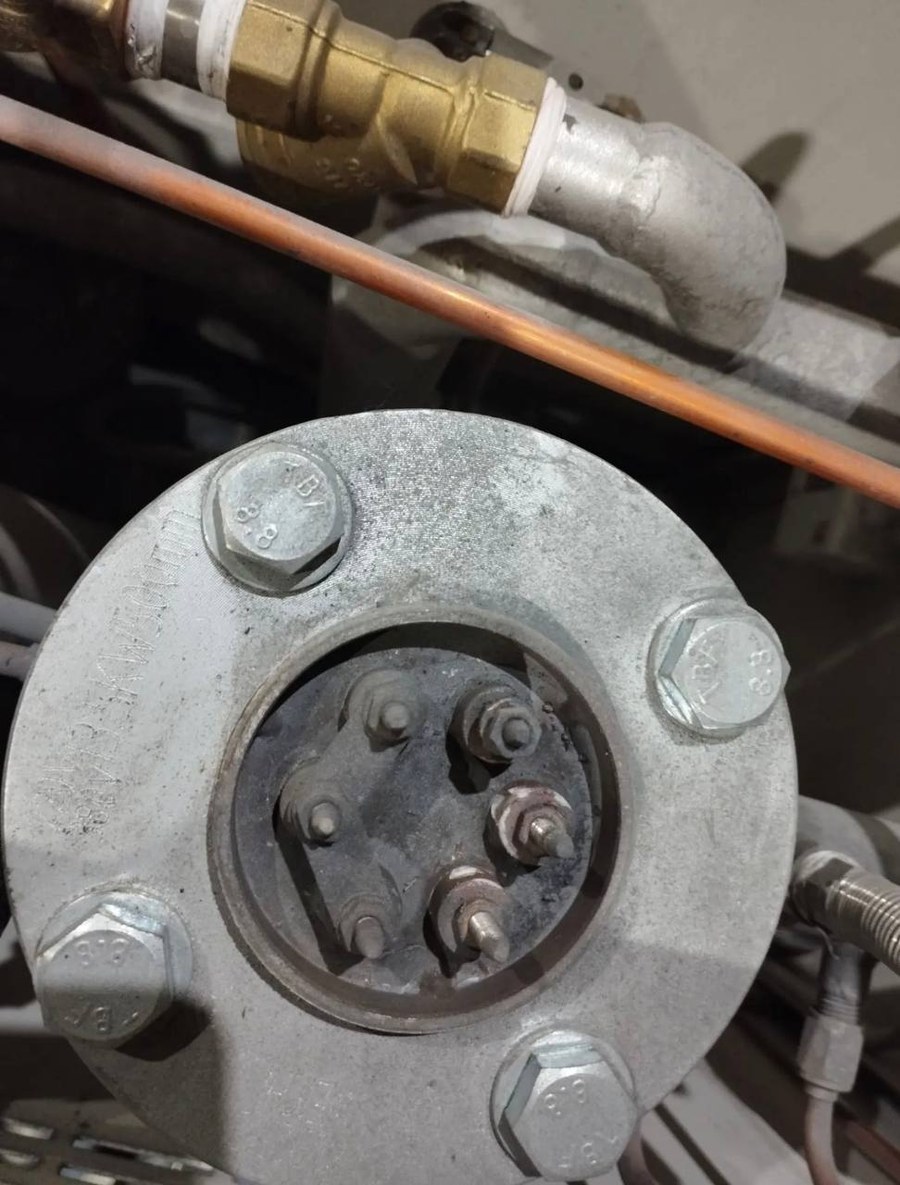

- Фланец Ø130 мм: проверьте диаметр опорной плоскости и четыре отверстия Ø18 мм, расположенные на окружности Ø105 мм.
- Мощность 13,5 кВт при подключении на 380 В (расчётный ток 35,53 А, сопротивление 10,7 Ом).
- Напряжение питания 220/380 В: уточните схему включения вашего оборудования (звезда/треугольник).
Что прислать для изготовления этой детали
- Фото старого нагревателя с торца и сбоку, чтобы видно было фланец, расположение отверстий и контактные выводы.
- Чертёж или эскиз с указанием длины L500, диаметра фланца 130 мм, межосевого расстояния отверстий 105 мм и их диаметра 18 мм.
- Маркировку или шильдик оборудования (экструдер) для уточнения рабочей среды и условий монтажа.
- Если деталь меняется под другую среду, укажите её тип (масло, вода, агрессивная среда) и максимальную рабочую температуру.
- Образец старого ТЭНа, если возможна его отправка.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, диаметр фланца, количество и расположение крепёжных отверстий, а также материал оболочки под вашу среду. Мощность и напряжение корректируем под схему вашего оборудования.
Где применяют такие нагреватели
Такие нагреватели ставят в оборудование для промышленного нагрева жидкостей и газов, например, в клеевых ваннах, сушильных камерах и термопластавтоматах. В клеевых ваннах ТЭН погружён в рабочую среду для поддержания температуры состава. В сушильных камерах нагреватель обеспечивает нагрев воздуха в рабочем объёме.
Вопросы
Можно ли сделать этот ТЭН на напряжение 220 В?
Да, сделаем. Для заказа укажите нужное напряжение и мощность, мы пересчитаем спираль.
У меня фланец другого диаметра, вы сделаете под мой размер?
Да, сделаем. Пришлите диаметр фланца и межосевое расстояние отверстий с вашей детали.
Нужна другая общая длина, не 500 мм. Это возможно?
Да, изменим длину по вашему чертежу или образцу. Укажите новую длину L.
Рабочая среда в экструдере агрессивная, подойдёт ли стандартный материал?
Подберём материал оболочки под вашу среду. Сообщите состав среды и максимальную температуру нагрева.
