Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте со своим образцом по этим параметрам
- Форма и габариты: полностью повторите изгиб и расстояние между осями вашей старой детали.
- Крепление: тип фланца, резьбы или хомута должен совпадать с вашим посадочным местом.
- Контактные выводы: проверьте тип (штырь, лепесток, винт) и расстояние между ними.
- Диаметр трубки и длина нагреваемой части: замерьте штангенциркулем и рулеткой.
- Мощность и напряжение: заявленные 7,5 кВт и 220 В должны соответствовать вашим условиям питания.
Что прислать для запуска этого нагревателя в производство

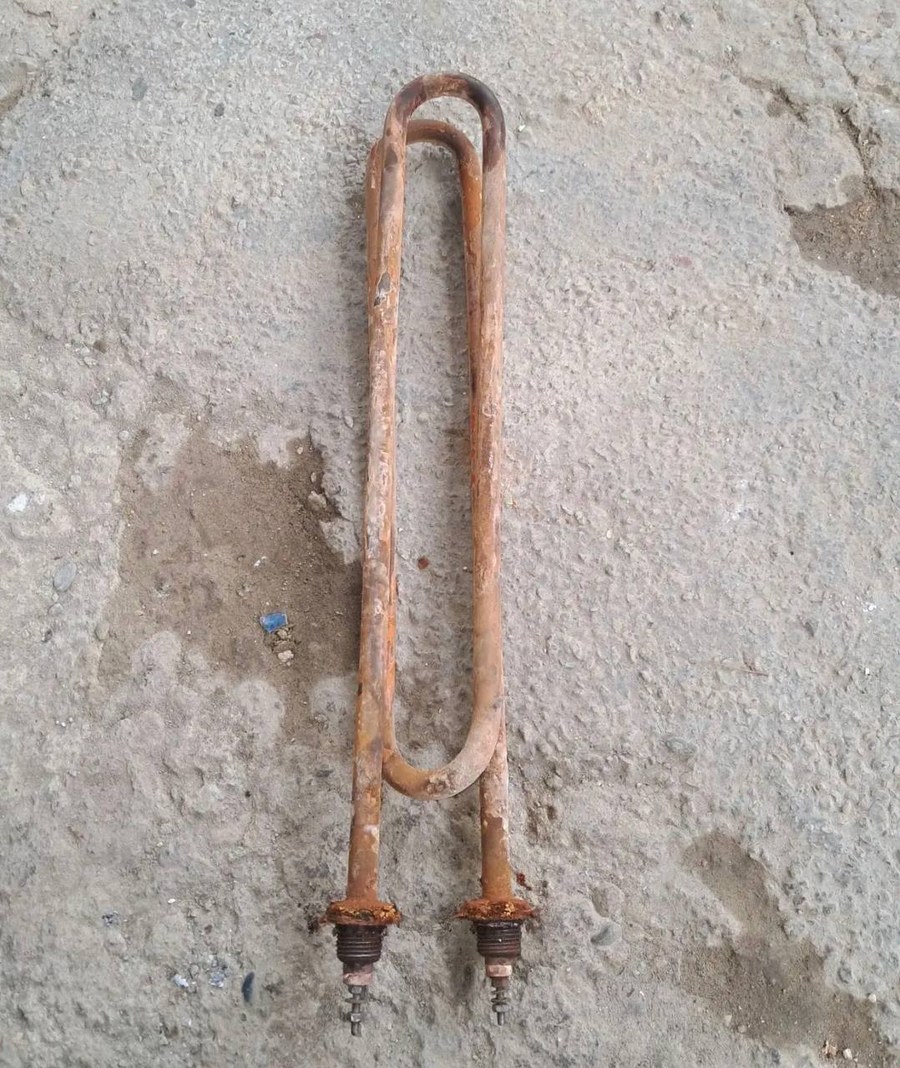

- Чёткое фото старого ТЭН с линейкой рядом, чтобы был виден каждый изгиб.
- Фото места установки: сам фланец, резьба, проушины, куда крепится деталь.
- Эскиз или чертёж с размерами, если есть: общая длина, длина трубки, осевое расстояние.
- Уточнить, что нагреватель работает в воде для отопления (для выбора материала оболочки).
- Если меняете только один параметр - напишите его отдельно (например, другую длину выводов).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму, тип крепления, материал оболочки под вашу среду. Напряжение и мощность также подбираем под задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в котлы отопления пассажирских вагонов, где водогрейный котёл расположен в котельном отделении вагона. Также нагреватель используется в блоке ТЭН для твердотопливного котла в качестве врезного резьбового блока. Кроме того, нагреватель применяется в битумоплавильных установках и битумоварочных котлах в качестве погружного нагревателя в баке котла.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой же ТЭН на 380 В?
Да, сделаем. Пришлите ваше напряжение и мощность, а также фото и размеры старого образца.
Подойдёт ли эта деталь, если у меня другое крепление (не такой фланец)?
Нет, крепление должно совпадать. Пришлите фото вашего посадочного места, и мы сделаем нужный фланец или резьбу.
А если мне нужна другая длина трубки, чем у этого товара?
Да, сделаем. Укажите в заказе новую длину нагреваемой части, остальное повторим по вашему образцу.
Можно ли заказать этот ТЭН из другого материала для агрессивной среды?
Да, сделаем. Для этого пришлите состав среды и рабочую температуру, подберём подходящую оболочку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
