Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

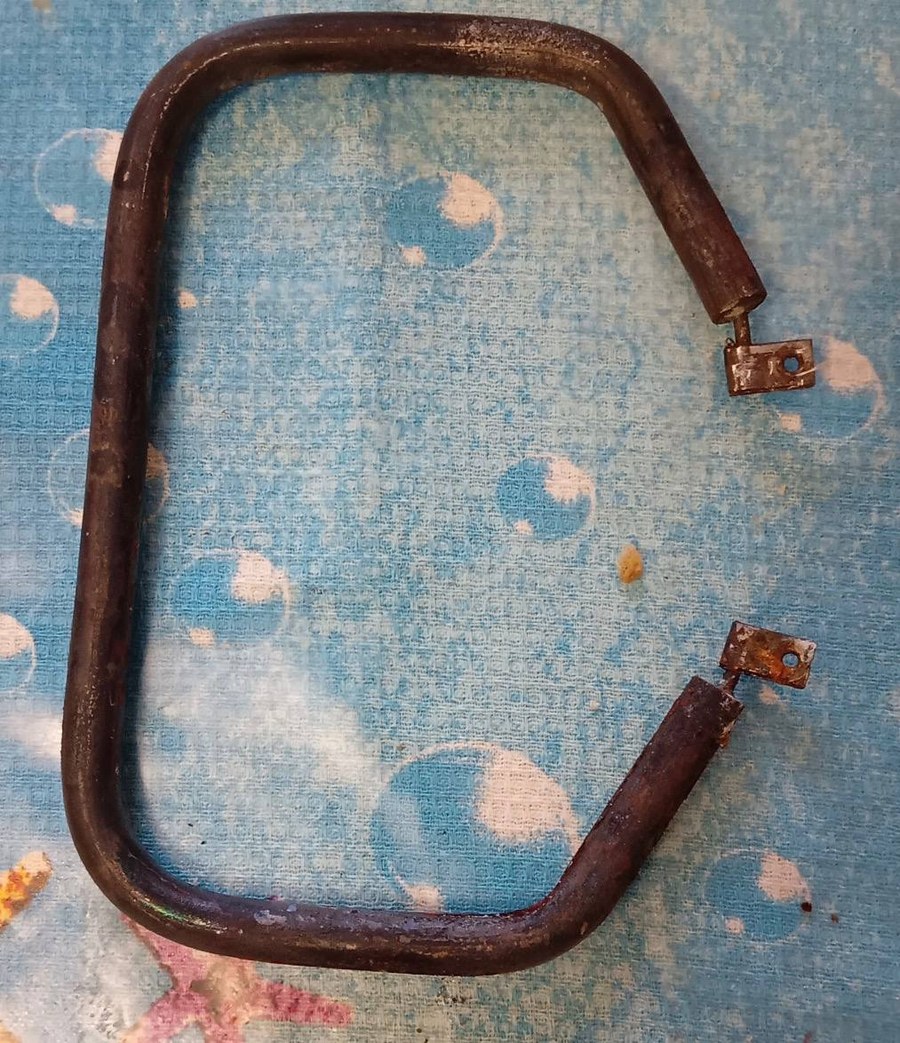

Как сверить со своим старым ТЭНом
- Сравните форму огибающей поверхности, которой ТЭН прилегает к алюминиевому нагревателю электровафельницы.
- Проверьте тип установки: пазовой, без резьбового или фланцевого крепления.
- Убедитесь, что на выводах нет следов обжимных колец или резьбы, только гладкие контакты.
- Сверьте присоединительный размер между выводами и длину активной части (делаем по образцу).
- Мощность должна быть 0,5 кВт, отклонение обсуждается при заказе.
Что прислать для заказа именно этой детали
- Фото старого ТЭНа в сборе с алюминиевым нагревателем или его посадочным местом.
- Замер длины по телу трубки от пяты до пяты (без выводов).
- Замер расстояния между осями (или центрами) монтажных отверстий, если они есть.
- Фото выводов крупным планом: их форму, длину, сечение.
- Указать материал среды (например, для какого теста или масла работает оборудование).
- Если есть остатки старой детали, пришлите её целиком.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, сечение и длину выводов, мощность и материал оболочки под вашу среду.
Где применяют такие нагреватели
Такие нагреватели ставят в электровафельницы, где ТЭН пазовой установки монтируется в алюминиевый нагреватель для равномерного прогрева рабочей поверхности. Также нагреватели этого типа используются в утюгах и электрических сковородах с аналогичной конструкцией нагревательного узла.
Вопросы
Нужно другое напряжение, например 220 В вместо 127 В. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, остальное сверим по вашему образцу.
Крепление не пазовое, а с резьбой на концах. Это тот же ТЭН?
Нет, это другой тип крепления. Если вам нужно резьбовое, пришлите фото старой детали с резьбой, сделаем по её образцу.
Длина трубки на 10 мм короче, чем в вашем описании. Вы можете изготовить?
Да, сделаем по вашему размеру. Приложите точный чертёж или фото с линейкой.
Материал оболочки обычная сталь, а мне нужен для среды с кислотой. Вы поменяете?
Да, сделаем из другого материала под вашу среду. Укажите тип среды и пришлите образец старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
