По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1900 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: параметры для замены
- Форма и крепление: гладкий ТЭН, соответствует штатному месту в ЭК 9П или ЭК 18П, крепление без ребер и без дополнительного фланца.

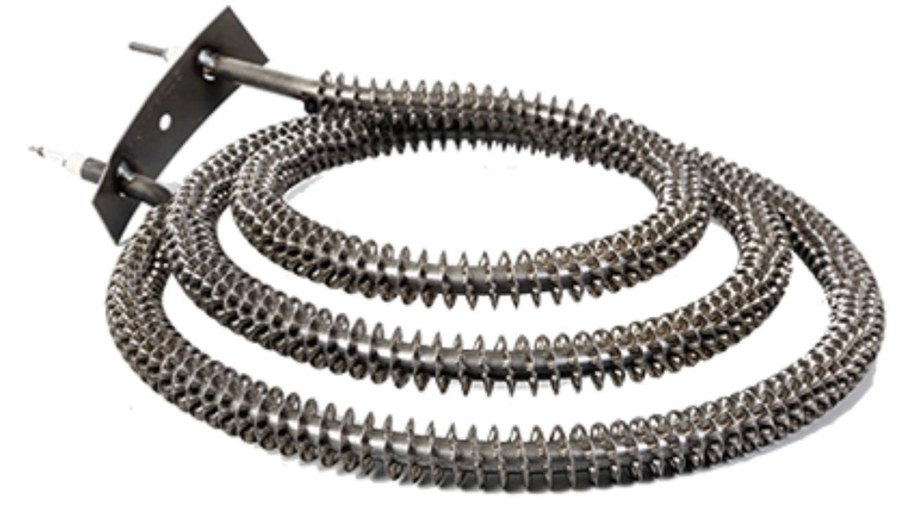

- Выводы и маркировка: на корпусе нанесено Р 190В10/3,0О220. Сверьте буквенно цифровой код на старой детали.
- Активная длина: 1770 мм. Измерьте длину трубки от места заделки до места заделки.
- Мощность и напряжение: 3 кВт, 220 В. Сопротивление в рабочем режиме 16,1 Ом, ток 13,64 А.
- Удельная нагрузка: 5,4 Вт/см². Подходит для масла или воздуха, если в вашем оборудовании стоял такой же расчет.
Что прислать именно для этого товара
- Фото старого ТЭН с маркировкой на корпусе (крупно, читаемо).
- Модель оборудования: ЭК 9П или ЭК 18П.
- Размер общей длины и активной длины (промер по трубке).
- Фото места установки (как крепится, куда входит).
- Указать рабочую среду (масло, воздух, другая жидкость).
- Если есть, фото шильдика оборудования с номинальным напряжением и мощностью.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину, материал оболочки, тип и расположение выводов. Для изменения параметров пришлите старую деталь с пометкой, что нужно изменить, или чертеж с новыми размерами.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Мне нужно напряжение 380 В, а не 220 В. Сделаете?
Да, сделаем. Пришлите старую деталь с пометкой «380 В» или укажите в заказе новое напряжение.
Длина 1770 мм не входит в мой бак. Можно короче?
Да, сделаем с уменьшенной активной длиной. Для этого пришлите размер по месту или чертеж.
У меня агрессивная среда, а этот ТЭН рассчитан на масло. Выпустите в нержавеющей стали?
Да, сделаем из другого материала под вашу среду. Укажите среду при заказе или приложите фото старого ТЭН с повреждениями.
Крепление другое, не как на фото. Вы можете сделать под мою резьбу или отверстие?
Да, сделаем под ваше крепление. Пришлите образец или чертеж посадочного места.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
