Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |

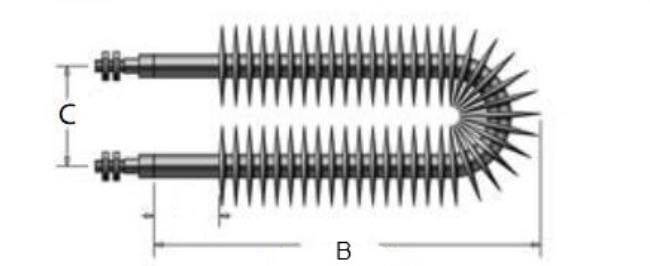

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей старой деталью
- Сравните общую длину ТЭНа (от края до края опорной арматуры) и длину оребренного участка.
- Проверьте тип и шаг оребрения, а также материал ребер (они должны совпадать с тем, что на вашей детали).
- Уточните форму и размеры крепежных элементов (прижимные планки, фланец, резьбовые шпильки).
- Сверьте расположение и тип выводов (контактные стержни, гайки, клеммы) относительно корпуса.
- Убедитесь, что на маркировке или в документации указано «взрывозащищенное исполнение» и мощность 1 кВт.
Что прислать для заказа именно этой детали
- Фото старого ТЭНа со всех сторон (общий вид, ребра, крепление, выводы).
- Чертеж или эскиз с указанием габаритных размеров, длины оребренной части, диаметра трубки.
- Фото паспортной таблички калорифера или шильдика на корпусе ТЭНа.
- Маркировку взрывозащиты (буквенно-цифровой код), если она есть на детали или в документации.
- Уточнение по напряжению (например, 220 В, 380 В) и типу соединения (звезда, треугольник).
- Дополнительные требования: гермоввод, тип кабеля, наличие термозащиты.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину оребренного участка, конфигурацию крепления, шаг ребер, а также устанавливаем иную мощность и напряжение. Материал оболочки и ребер подбирается под агрессивную или влажную среду по вашему запросу.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалорифер приточной вентиляционной установки. Оребрённый трубчатый нагреватель устанавливается в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. Также их применяют в теплогенераторе сушильных камер для пиломатериала, где в электрических моделях нагреватель вмонтирован в воздуховод или корпус.
Вопросы
Мне нужно другое напряжение, не 220 В. Вы сделаете?
Да, сделаем. Пришлите требуемое напряжение, мощность 1 кВт и схему включения.
Можно изменить длину оребренной части, если крепление не подходит к моему калориферу?
Да, сделаем другую длину. Приложите чертеж или фото с размерами старой детали.
У меня агрессивная среда (щелочь, кислота). Выпускаете ли вы ТЭН с другим материалом оболочки?
Да, сделаем из нержавеющей стали или с защитным покрытием. Укажите среду и температуру.
Нужно другое крепление (фланец вместо планок). Это возможно?
Да, сделаем под ваше крепление. Пришлите чертеж фланца или фото посадочного места.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
