Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 470 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка посадочных и электрических параметров

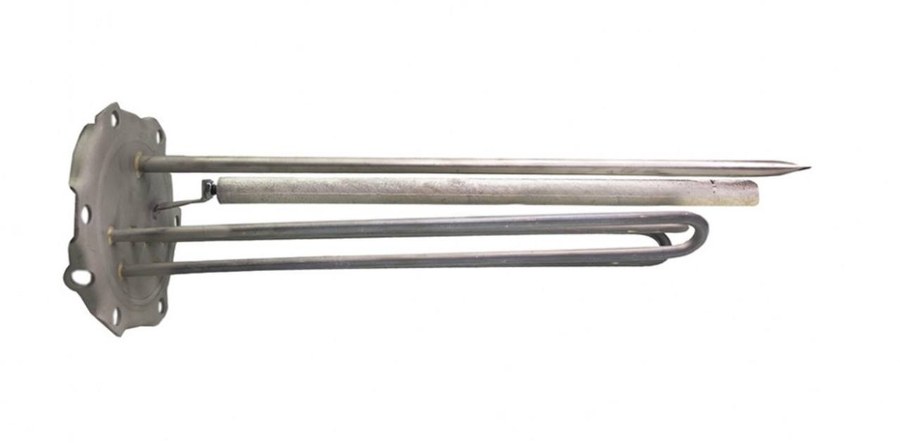

- Сравните общую длину вашего ТЭН с L=470 мм.
- Проверьте форму и размер крепления (резьба, фланец или скоба) на старой детали.
- Убедитесь, что количество и тип выводов (штыри, гайки, клеммы) совпадают.
- Сверьте мощность 6,0 кВт и напряжение 230 В. Расчётное сопротивление в рабочем режиме 8,8 Ом, рабочий ток 26,09 А.
- Сравните конфигурацию трубки (изгибы, прямые участки) и наличие/отсутствие защитной оболочки на выводах.
Что прислать для запуска изготовления
- Чёткое фото старого ТЭН с линейкой или штангенциркулем на фоне.
- Фото шильдика или наклейки водонагревателя Ariston, если он доступен.
- Укажите номер 816518 и модель бойлера, если она известна.
- Приложите эскиз с размерами L=470 мм и расстоянием между осями крепления.
- Сообщите, есть ли на старом ТЭН маркировка по материалу оболочки (нержавейка, медь, сталь).
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму крепления, материал оболочки, а также напряжение и мощность. Для изменения параметров пришлите старую деталь или её размерный чертёж с указанием требуемых новых значений.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они устанавливаются в баке через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где нагреватель закреплён снизу бака через резиновую манжету. В посудомоечных машинах подобные нагреватели встроены в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой ТЭН на 380 В?
Да, сделаем. Пришлите фото старой детали и укажите, нужна ли переделка крепления или выводов.
Подойдёт ли этот ТЭН, если у моего бойлера другое отверстие под крепление?
Да, сделаем по вашему образцу. Приложите фото фланца или резьбовой части старого ТЭН.
Из какого материала делаете оболочку для агрессивной среды?
Делаем по заказу из нержавейки, стали или меди. Пришлите фото старой детали и укажите состав воды или среды.
Можно ли заказать более короткий ТЭН, чем L=470 мм?
Да, сделаем по вашим размерам. Приложите чертёж с новой длиной и фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
