Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,2 кВт; можно меньше или больше, примерно от 750 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка со старой деталью: что проверить

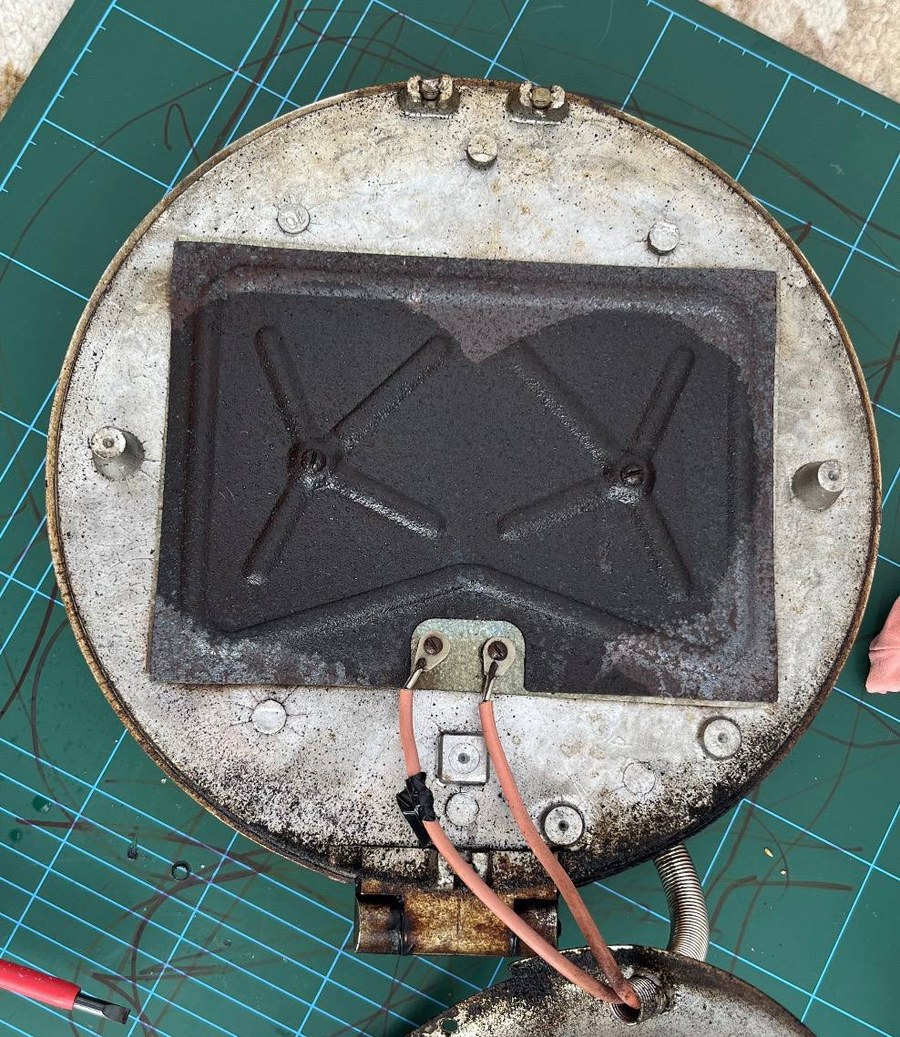

- Форма и габариты: сравните изгиб, длину трубки и расположение концов с вашим образцом. Изгиб должен совпадать для посадки в паз формы вафельницы.
- Крепление: уточните тип и размер площадки, наличие отверстий под винт или способ фиксации. Деталь должна встать в штатное место.
- Выводы контактов: проверьте, куда выходят штыри, их направление и расстояние между ними. Контакты должны совпадать с проводкой аппарата.
- Длина активной части: измерьте участок трубки, который греет. Он должен соответствовать зоне нагрева вашей формы.
- Мощность и маркировка: на корпусе указано 1,25 кВт. Сверьте эту цифру с данными на старой детали.
Что прислать для этого заказа
- Фото старого ТЭН: общий вид, изгиб, крепёжную площадку и оба вывода контактов. Фото с линейкой или штангенциркулем обязательно.
- Модель оборудования: «Электровафельница Сластена ЭВ 1,25/220». Это точное название для идентификации посадки.
- Размеры посадочного места: длина и ширина паза в форме, глубина и расстояние между точками крепления. Если есть, чертёж старой детали.
- Условия работы: тип среды (масло, тесто, пар) и максимальная температура корпуса, если она известна. Это влияет на выбор материала оболочки.
- Напряжение сети: 220 В. Если сеть другая, укажите это отдельно.
- Пожелания по выводам: длина свободных концов трубки, тип наконечников (кольцо, нож, резьба) или контактных пластин.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, изгиб, тип и расположение контактов, материал оболочки под агрессивную среду или другую температуру. Мощность и напряжение подгоняем под задачу, сохраняя посадочные размеры.
Где применяют такие нагреватели
Такие нагреватели ставят в мини-печах настольных, где они расположены в виде отдельных открытых элементов сверху и снизу камеры. Также подобные ТЭН используются в хлебопечках, где элемент находится вокруг или под съёмным ведром для выпечки.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Мне нужно напряжение 127 В. Вы сделаете такой ТЭН на 1,25 кВт?
Да, сделаем. Пришлите фото старой детали и укажите напряжение 127 В. Мы пересчитаем спираль под вашу сеть.
У меня крепление не на винт, а на защелку. Вы подгоните?
Да, сделаем. Приложите к заказу фото крепежного узла вафельницы и размеры посадочного места.
Мне нужна длина оболочки на 10 мм короче. Вы возьметесь?
Да, возьмемся. Пришлите чертёж или образец с пометкой «укоротить на 10 мм» в примечании к заказу.
Рабочая среда у меня кислое тесто. Вы подберете другой материал трубки?
Да, подберем. Укажите в заказе материал среды и примерную температуру нагрева. Мы изготовим оболочку из стойкого сплава.
