Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте по форме, креплению и выводам
- Тип нагревателя: Трубчатый ТЭН, гладкий, без оребрения.
- Крепление: патрубок с резьбой под гайку. Сверьте диаметр и шаг резьбы с вашей старой деталью.
- Выводы: два штыревых контакта (под клемму или наконечник). Проверьте расстояние между ними и диаметр штырей.
- Длина трубки и форма: измерьте расстояние между центрами изгибов и общую длину (прямую или согнутую) по наружной части старого ТЭНа.
- Мощность и напряжение: 1500 Вт, 220 В. Рабочий ток 6,82 А, сопротивление 32,3 Ом. Сверьте эти значения с паспортом или расчётом по вашей старой детали.
Что прислать для заказа этой детали
- Модель оборудования: STEGLER WB-6.
- Фото старого ТЭНа с двух сторон (вид крепления, выводы, общий изгиб).
- Фото места установки в лабораторной водяной бане (чтобы видеть посадочное окно и зазор).
- Если есть маркировка на корпусе старой детали (буквы, цифры), сфотографируйте её.
- Укажите, что среда в ванне: вода (дистиллированная, обычная) или иная жидкость.
- Приложите чертёж или эскиз с размерами, если деталь нестандартная.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип и расположение крепления, материал оболочки (для агрессивной среды), а также мощность, напряжение и длину выводов.
Где применяют такие нагреватели

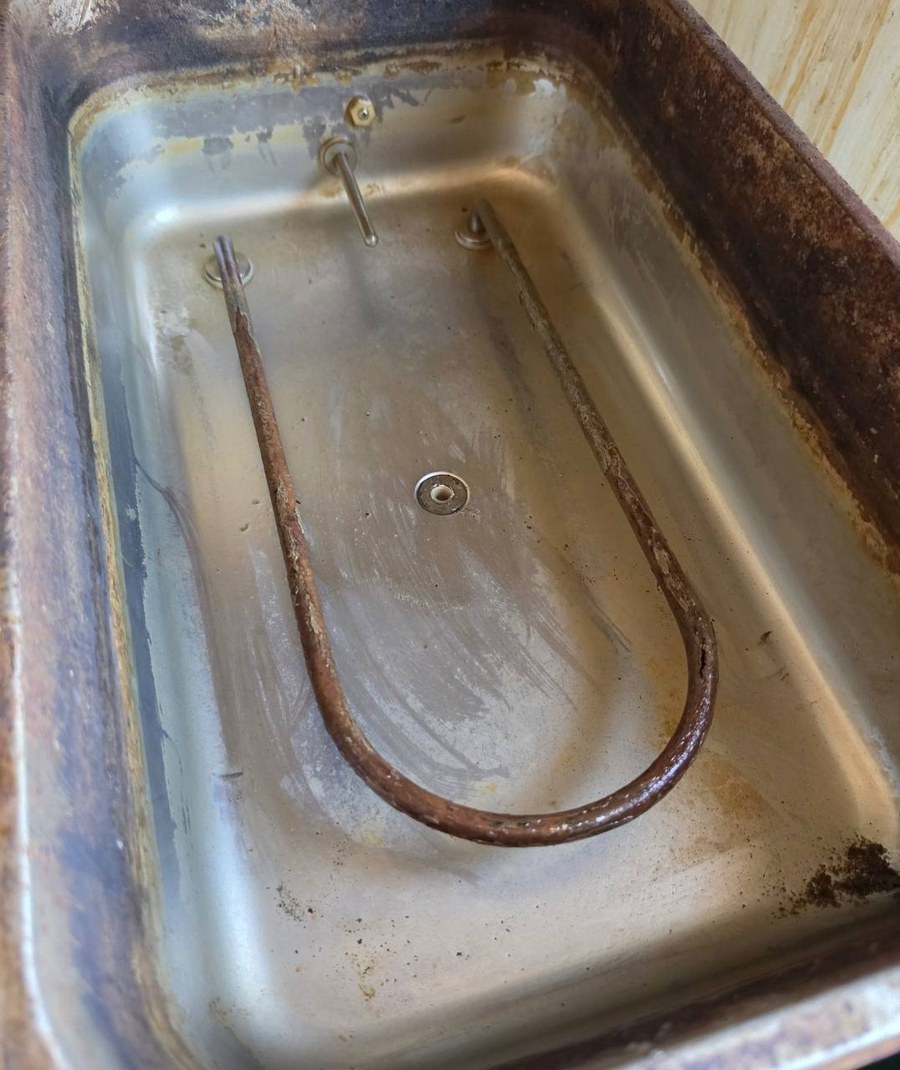

Такие нагреватели ставят в водяных лабораторных банях. Нагреватель расположен на дне или в стенке резервуара с водой, под рабочей поверхностью с отверстиями под посуду. Также подобные нагреватели используются в накопительных водонагревателях и стиральных машинах.
Вопросы
Можно ли заказать этот ТЭН на 110 В?
Да, сделаем. Для этого пришлите фото старой детали и укажите желаемое напряжение. Мы пересчитаем мощность под 110 В.
У меня крепление не такое, как в описании. Вы сделаете под мою резьбу?
Да, сделаем. Пришлите фото крепления и его размеры (диаметр, шаг резьбы). Мы изготовим патрубок по вашему образцу.
Нужна бОльшая длина трубки, чем в стандартной детали. Это возможно?
Да, сделаем. Приложите к заказу эскиз с нужной длиной и формой. Допустимые изменения длины уточняем по чертежу.
Среда в моей бане не вода, а масло. Вы подберёте материал оболочки?
Да, сделаем. Укажите в заказе тип среды (масло, щёлочь, кислота) и её рабочую температуру. Мы подберём материал оболочки по вашему описанию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
