Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Параметры для сверки с вашей деталью

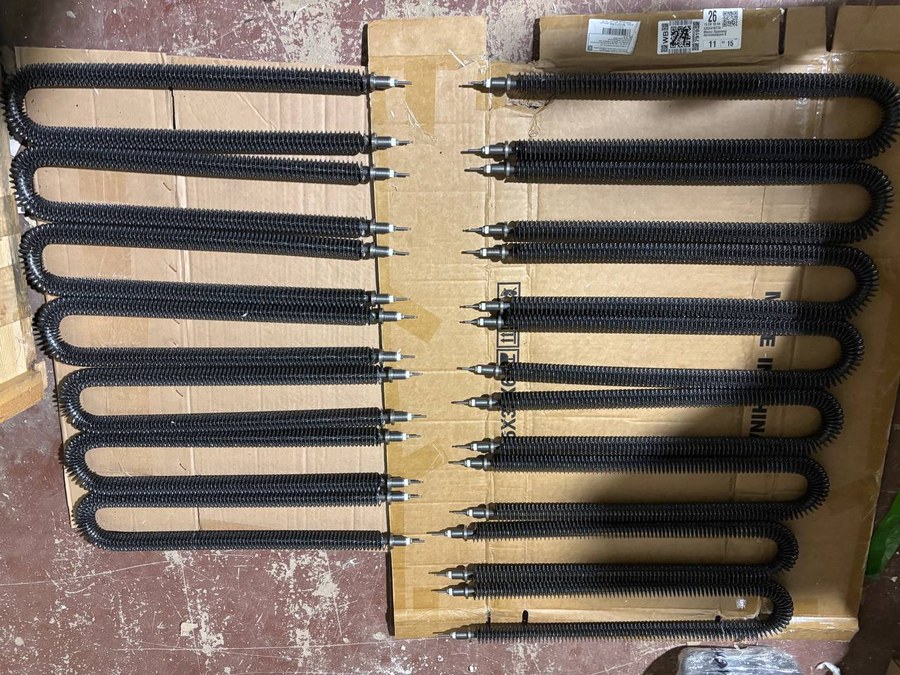

- Проверьте маркировку: ТЭНР 110 А10/1,5 О 220 Ф-2 R-35 шц М16х1,5. Все буквы и цифры должны совпадать.
- Длина активной части (расчёт): 1020 мм. Измерьте расстояние между концами трубки, где проходят рёбра.
- Мощность: 1,5 кВт при напряжении 220 В.
- Крепление: резьба М16х1,5, штуцер с наружной резьбой. Проверьте шаг и диаметр.
- Выводы: тип R-35, штекер под клемму. Ширина контакта и форма должны совпадать с вашим разъёмом.
Что нужно прислать для изготовления этой детали
- Фото старого нагревателя полностью, включая обе стороны выводов и крепление.
- Чёткий снимок маркировки на детали или на корпусе оборудования.
- Замер общей длины детали от штуцера до противоположного конца трубки.
- Фото места установки (камеры, фланца, кронштейна) и тип оборудования.
- Укажите напряжение сети и мощность, если они отличаются от расчётных.
Если требуется изменить конфигурацию
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину, тип крепления и материал оболочки под среду эксплуатации. Для этого пришлите старую деталь или её размеры и условия работы.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, а также в зерносушилки и бункеры активного вентилирования. В расстоечных шкафах они используются как электронагреватели горячего воздуха камеры.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Подойдёт ли этот ТЭН для напряжения 380 В?
Нет, расчёт сделан на 220 В. Для другого напряжения закажите изменённую мощность и сопротивление, мы сделаем по вашему образцу.
Можно ли заменить резьбу М16х1,5 на другую?
Да, сделаем под ваше крепление. Приложите чертёж или фото старого штуцера.
Выпускаете ли вы такую же деталь с другой активной длиной?
Да, сделаем по вашим размерам. Пришлите чертёж или точный замер длины.
Делаете ли вы этот ТЭН в нержавеющей стали для агрессивной среды?
Да, по заказу меняем материал оболочки. Укажите среду и температуру эксплуатации.
