Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 600 Вт; можно меньше или больше, примерно от 360 Вт до 840 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните форму вашего ТЭН для ванны испарителя с гладкой трубкой
- Сравните форму: изогнут ли ТЭН, есть ли рёбра или это гладкая трубка.
- Проверьте тип крепления: резьба, фланец, прижимной хомут или свободный монтаж.
- Посмотрите расположение и вид выводов: шпильки, клеммы, их количество и шаг.
- Замерьте общую длину трубки и размах между осями изгибов.
- Убедитесь, что мощность совпадает: 0,6 кВт.

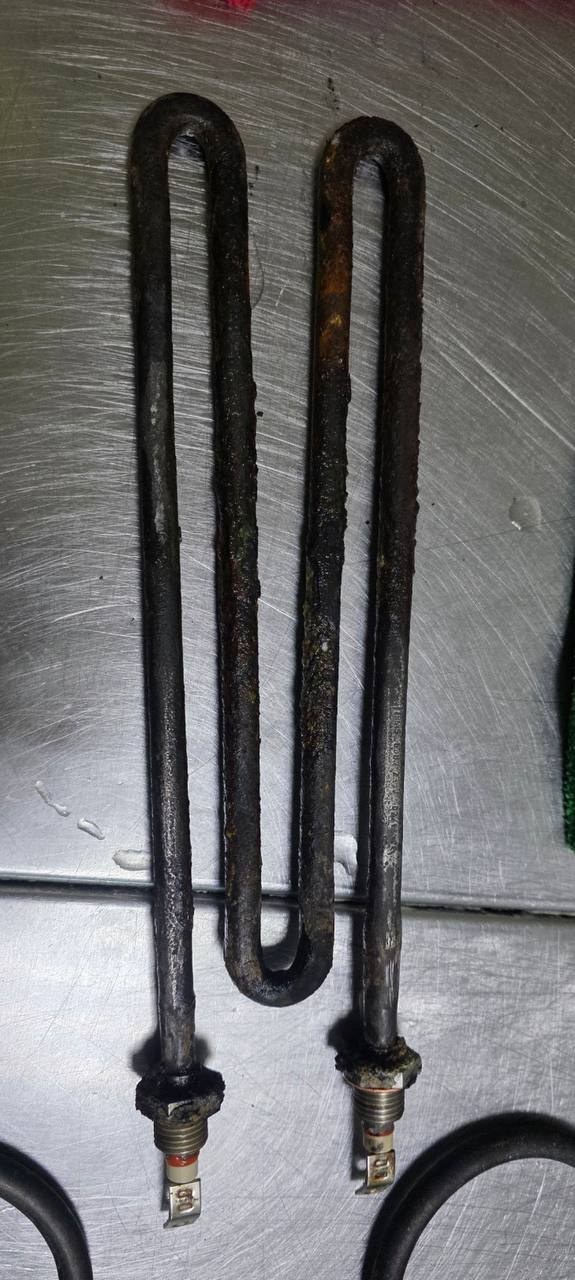

Пришлите фото старого нагревателя 600 w с двух сторон для замера
- Фото старого ТЭН с двух сторон, чтобы видеть форму и концы трубки.
- Размеры: длина по трубке, межосевое расстояние изгиба, посадочный диаметр.
- Тип крепления: резьба, фланец или хомут, если есть округлить диаметр.
- Расположение выводов: расстояние между ними и их длина.
- Среда применения: воздух, вода, масло, агрессивная жидкость (для выбора оболочки).
Изменим длину трубки или шаг изгиба для ТЭН испарителя
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг изгиба, тип и длину выводов, материал оболочки под вашу среду. Мощность и напряжение корректируем под задачу, но при изменении длины или диаметра потребуется уточнить расчёт.
Применение: ТЭН для ванны испарителя
Такие нагреватели ставят в ваннах длительной пастеризации, сыродельных ваннах и гальванических ваннах. В пастеризаторах молока нагреватель работает в блоке ТЭН внутри ванны или в термосифонном водогрейном блоке для нагрева воды рубашки. В сыродельных ваннах он устанавливается в рубашке ванны или подключается к внешнему водогрейному источнику. В гальванических ваннах нагреватель используется как погружной элемент непосредственно в растворе.
Вопросы
Можно сделать такой ТЭН на другое напряжение, например 220 В вместо 600 Вт?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото и размеры вашей детали.
Подойдёт ли этот нагреватель для масла или другой жидкости, если в названии не указана среда?
Сделаем под вашу среду. Укажите её при заказе, приложите фото старого ТЭН и его длину.
Если у меня другое крепление, не такое как на фото, вы сделаете?
Да, сделаем с вашим типом крепления. Пришлите фото узла и посадочный диаметр.
Можно изменить длину трубки или межосевое расстояние изгиба?
Да, меняем. Приложите чертёж или точные замеры старой детали и укажите новую длину.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
