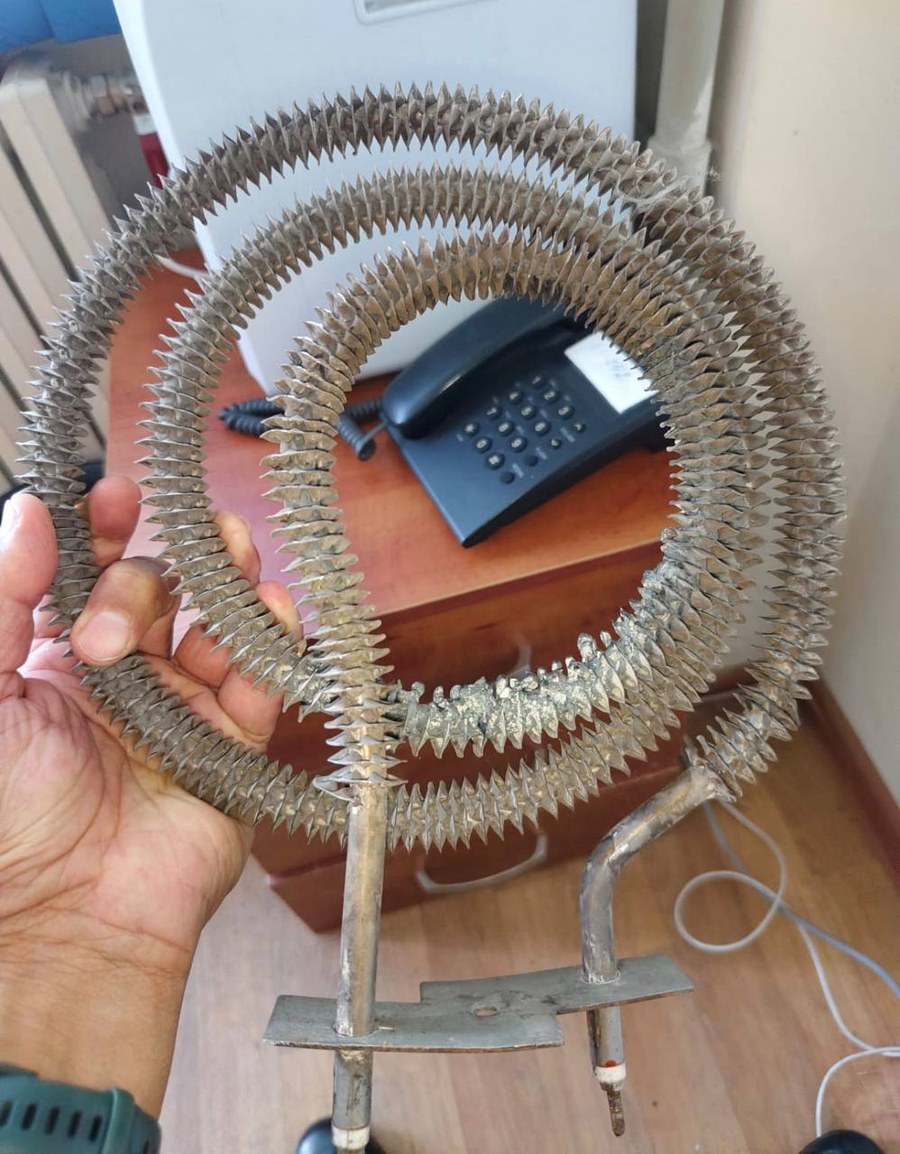

Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить длину вашего ТЭНа 5 кВт 220 В с этим образцом
- Сравните общую длину ТЭНа (по центру трубки) с вашей старой деталью.
- Проверьте расстояние между осями крепёжных отверстий или длину монтажных пластин.
- Убедитесь, что форма оребрения и шаг рёбер совпадают с оригиналом.
- Сверьте расположение и тип выводов (штыри, клеммы, длина контактных стержней).
- Подтвердите мощность 5 кВт и напряжение 220 В на маркировке старого ТЭНа.
Что прислать для изготовления копии оребрённого нагревателя 5 кВт
- Фото старого ТЭНа с трёх сторон: общий вид, крепёжные элементы, выводы.
- Замеры общей длины, расстояния между осями креплений и длины контактов.
- Указание типа оборудования: электропушка, модель или марка.
- Если есть чертёж или эскиз с размерами, приложите его.
- Для нестандартной среды эксплуатации уточните условия (например, агрессивная среда, высокая влажность).
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заказ ТЭНа 220 В с другой длиной или шагом оребрения
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, шаг и форму оребрения, тип и длину выводов, мощность и напряжение под вашу задачу. Изменение крепёжных элементов или материала оболочки согласовывается отдельно.
Применение трубчатого оребрённого нагревателя в электропушках
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель расположен в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. В расстоечных шкафах этот нагреватель используется как электронагреватель горячего воздуха камеры. В сушильных камерах для пиломатериала нагреватель вмонтирован в воздуховод или корпус теплогенератора.
Вопросы
Можно ли сделать такой ТЭН на напряжение 380 В?
Да, сделаем. Пришлите желаемую мощность и напряжение, а также фото или чертёж вашей детали.
Подойдёт ли этот ТЭН, если у меня другое крепление (другая резьба или пластина)?
Изменим крепление под ваш образец. Приложите фото крепёжного узла и размеры.
Сделаете ТЭН той же формы, но короче или длиннее?
Да, изменим длину и количество рёбер. Для точного повторения нужен эскиз с требуемой длиной.
Можно заменить материал оболочки для работы в агрессивной среде?
Да, используем другой материал по вашему запросу. Укажите среду эксплуатации и пришлите фото старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
