Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 24 В; можно на 12, 36, 48 В, переменный или постоянный ток |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Размеры и форма для проверки соответствия
- Сравните общую длину корпуса ТЭНа с вашей старой деталью. Измеряйте по прямой линии, без учёта изгибов.
- Проверьте диаметр трубки. Он должен совпадать с отверстием в стенке вашего пластикового бака.
- Убедитесь, что тип и расположение крепления (например, плоский фланец, гайка или резьба) такие же, как на снятой детали.
- Сопоставьте расположение и конструкцию выводов (штыри, клеммы, длина контактной части). Выводы должны подходить к вашим проводам.
- Сверьте заявленную рабочую мощность 0,5 кВт и напряжение 24 В с маркировкой на старой детали. Расчётный ток 20,83 А, сопротивление в нагретом состоянии 1,2 Ом.
Что прислать для изготовления этой детали
- Чёткие фото старого ТЭНа с нескольких сторон: общий вид, место крепления, выводы.
- Чертеж или эскиз от руки с указанием длины прямой части, расстояния между осями изгибов (если ТЭН гнутый), диаметра трубки.

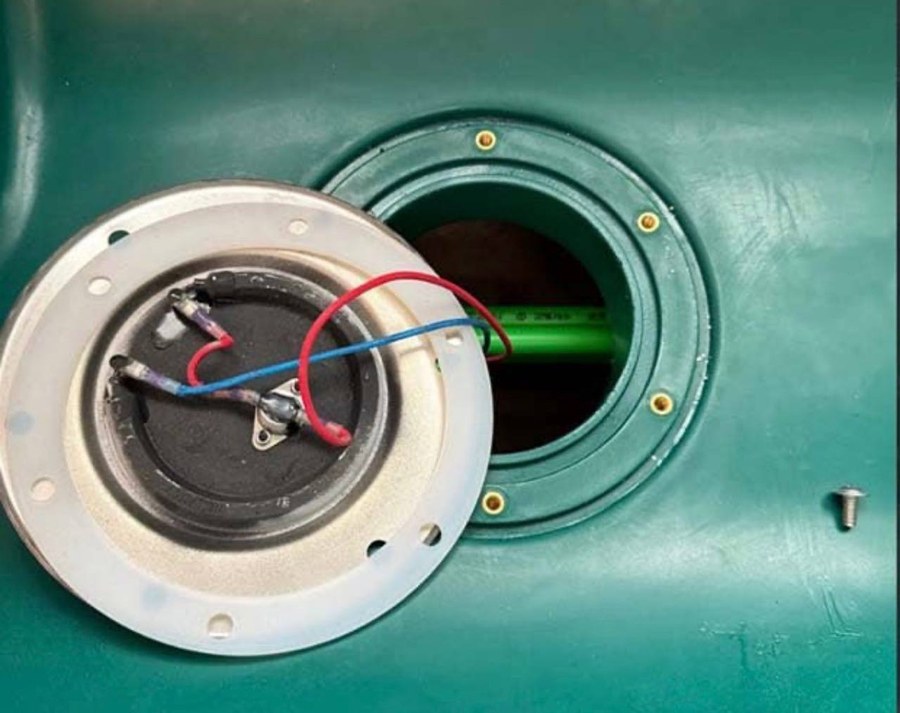

- Фото пластикового бака или ёмкости, куда устанавливалась деталь, особенно места отверстия и способ крепления.
- Если есть, укажите толщину стенки бака в месте установки и материал стенки (полипропилен, полиэтилен, другой пластик).
- Для заказа точной копии достаточно прислать образец старой детали. Делаем по образцу, фото, чертежу.
Если нужен не точно такой же
По заказу меняем длину корпуса, расположение и тип выводов, форму крепления под ваше посадочное место. По заказу делаем ТЭН с другим напряжением или мощностью. Для этого пришлите фото и размеры бака, а также укажите требуемые параметры.
Где применяют такие нагреватели
Такие нагреватели ставят в поливомоечных машинах для подогрева бака антигололёдного реагента, где нагреватель погружается в бак реагента. Также они используются в накопительных водонагревателях, где устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Подойдет ли этот ТЭН для бака с напряжением 12 В?
Нет, эта модель рассчитана на 24 В. Мы можем сделать ТЭН на 12 В по вашему заказу. Пришлите фото и размеры бака.
Можно ли сделать этот ТЭН с другой длиной, если отверстие в баке меньше?
Да, сделаем с другой длиной под ваше отверстие. Для этого пришлите чертёж или образец старой детали.
У меня крепление на пластиковую гайку, а не на фланец. Вы сделаете такое же?
Да, сделаем крепление под вашу гайку. Приложите к заказу фото места крепления и размер резьбы.
ТЭН будет работать в агрессивной жидкости. Вы можете изменить материал трубки?
Да, по заказу меняем материал трубки. Укажите среду, где будет работать нагреватель, и пришлите фото бака.
