Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

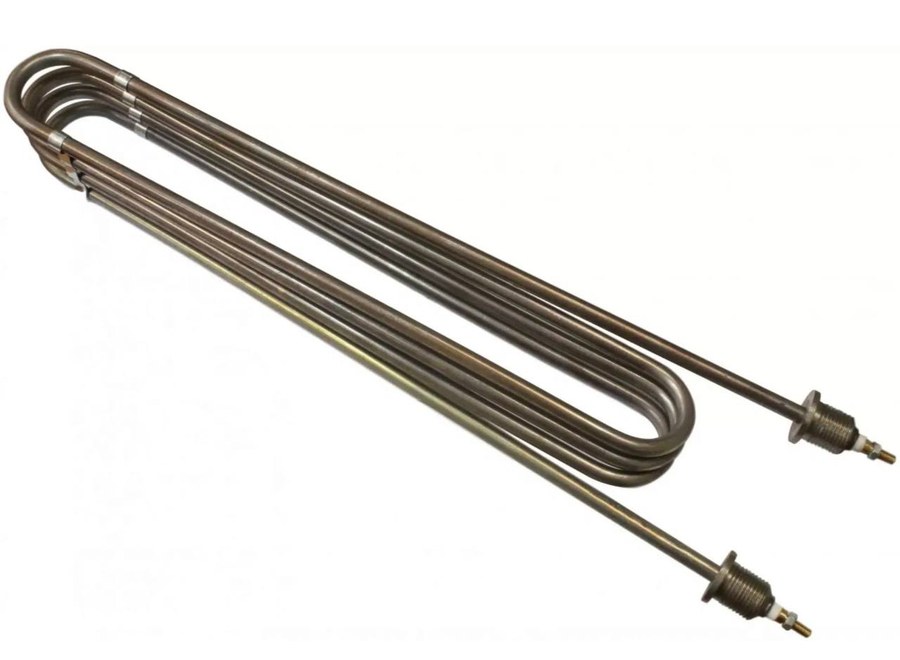

- Сравните форму изгиба и длину трубки. У этой детали прямая или повторяющая геометрия вашего образца должна совпадать полностью.
- Проверьте крепление: есть ли резьбовая часть, фланец или прижимная пластина. Тип и расположение крепежа должно быть идентично.
- Посчитайте выводы: их два, штекерные или под обжим. Расположение контактов должно совпадать с вашей деталью.
- Сверьте мощность 10 кВт и напряжение 380 В. Если на старом ТЭНе указаны другие цифры, эта деталь не подойдет.
- Уточните длину трубки между креплениями или по наружному контуру. Она должна быть такой же, как у вашего образца.
Что прислать именно для этого товара
- Модель котла ЭВАН, для которого нужен ТЭН. Если модели нет, напишите серию и год выпуска.
- Фото старой детали с линейкой вдоль трубки, чтобы был виден общий размер.
- Фото крепления и выводов крупным планом. Покажите, как ТЭН стоял в котле.
- Укажите, есть ли на старом ТЭНе маркировка BACKER или другие надписи (BA, CZ, 6432/006). Это ускорит проверку.
- Если старая деталь неисправна, но не сгорела, измерьте сопротивление мультиметром и сообщите нам (расчётное для этой модели 14,4 Ом).
- Сообщите, нужна ли полная копия или допускается изменение длины выводов/типа контактов.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, тип крепления, расположение выводов или материал оболочки под вашу среду. Для этого пришлите старую деталь или её размеры с указанием, что именно нужно изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в блок ТЭН для твердотопливного котла, где используются в качестве врезного резьбового блока, устанавливаемого в штатную бобышку котла или в обвязку. Также нагреватели применяются в котле отопления пассажирского вагона в водогрейном котле в котельном отделении. Кроме того, они используются в битумоплавильной установке и битумоварочном котле в качестве погружного нагревателя в баке.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Подойдет ли этот ТЭН для котла ЭВАН другой модели?
Если форма, крепление, мощность 10 кВт и напряжение 380 В совпадают, то подойдет. Пришлите фото старой детали и модель котла.
Можно ли сделать такой же, но на другое напряжение, например 220 В?
Да, сделаем на заказ. Для этого укажите нужное напряжение и мощность, а также пришлите образец или чертеж.
Вы сможете изменить длину трубки или тип крепления?
Да, меняем длину, крепление и расположение выводов по вашему заданию. Приложите эскиз с размерами.
Нужен ТЭН из другого материала, моя среда агрессивная.
Да, изготовим из материала под вашу среду. Сообщите тип среды и пришлите образец старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
