Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие вашей детали
- Сверьте общую длину (габарит) вашего старого ТЭНа с длиной, указанной в позиции «16». Измерьте по прямой линии от одного конца до другого, включая штуцеры или контактные стержни.

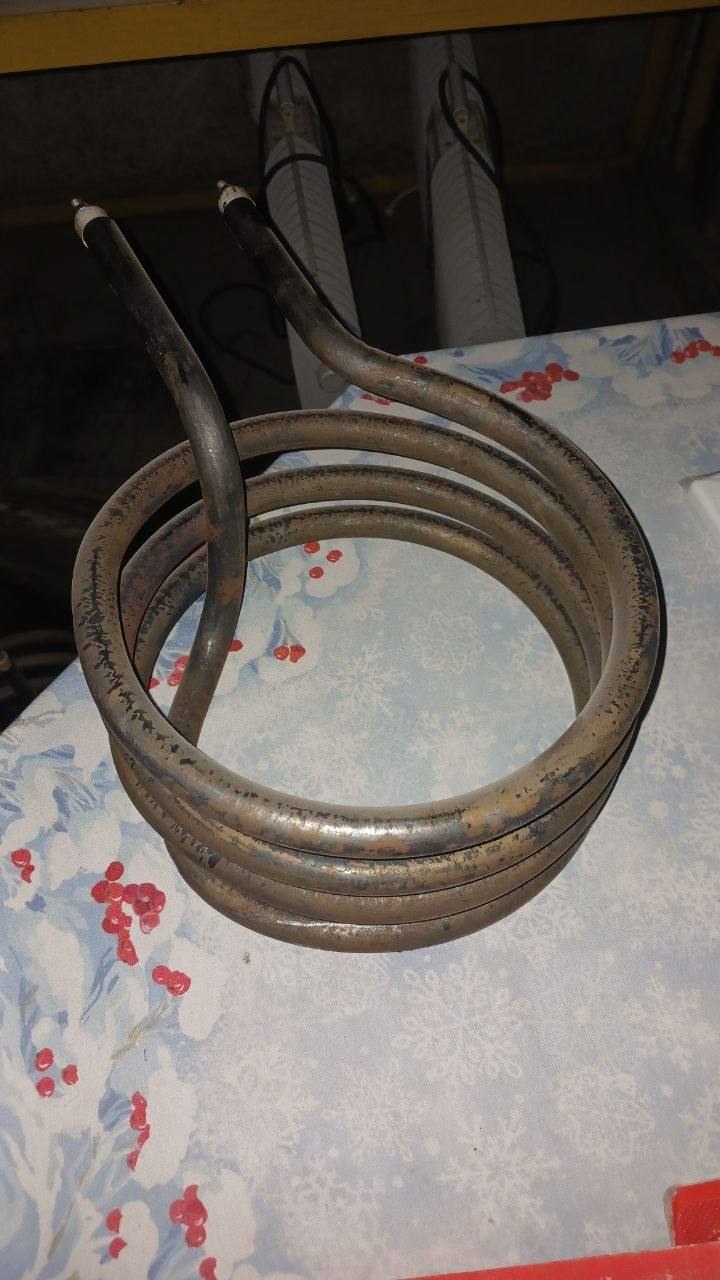

- Убедитесь, что форма повторяет вашу: прямой стержень, дуга, П-образная или иная конфигурация. В названии «ТЭН-280Ж» форма заложена в индексе, сравните визуально.
- Проверьте длину ошипованной (нагреваемой) части. Убедитесь, что она совпадает с вашим образцом.
- Сопоставьте тип и расположение выводов (контактные стержни, штуцеры под резьбу, клеммы) на старой детали и в позиции «2С220».
- Уточните мощность и напряжение: в маркировке «16/2С220» заложены 1,6 кВт и 220 В. Если ваша деталь имела другие цифры, это модификация, не соответствующая данному товару.
Что необходимо прислать для заказа этой модели
- Чёткое фото старого нагревателя с линейкой или штангенциркулем вдоль всей длины.
- Фото крепёжных элементов (резьба, гайки, шайбы) в месте фиксации, если они есть.
- Снимок контактной группы: как подключались провода, тип наконечников.
- Если нагреватель стоял в оборудовании с кожухом или каналом, укажите внутренний диаметр или сечение этого канала.
- Уточните, есть ли на старом ТЭНе бирка или остатки маркировки (даже частичные), сфотографируйте их.
- Сообщите среду, в которой работал нагреватель (вода, масло, воздух, агрессивная жидкость), это важно для материала оболочки.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен нагреватель с другими параметрами
Мы делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, форму ошипованной части, тип и расположение выводов, а также материал оболочки под конкретную среду. Для этого пришлите старый образец или его эскиз с указанием желаемых изменений.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли заказать этот ТЭН на напряжение 380 В?
Да, сделаем. Для этого пришлите фото вашего старого нагревателя и укажите нужное напряжение.
У меня другая длина, но такая же форма и мощность. Вы подберёте?
Да, сделаем по вашим размерам. Приложите чертёж или фото с точным замером общей длины и длины ошипованной части.
Мне нужно другое крепление (не такое, как в маркировке). Это возможно?
Да, сделаем с вашим типом крепления. Пришлите фото узла крепления и резьбы с оборудования.
Нагреватель будет работать в агрессивной среде. Вы можете поставить другой материал трубки?
Да, сделаем с материалом, стойким к вашей среде. Укажите тип среды (кислота, щёлочь, концентрация) и желаемый материал оболочки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
