Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

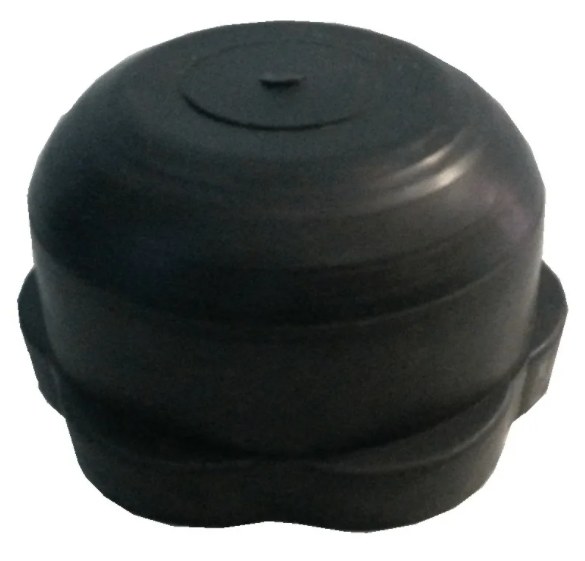

Сверка колпака для блока ТЭН по посадочному отверстию
- Снимите размеры посадочного отверстия или площадки, куда устанавливается старый колпак.
- Проверьте способ крепления: количество отверстий, их диаметр и расположение.
- Сравните длину выводов (контактных стержней) и их взаимное расположение.
- Уточните рабочее напряжение и мощность, которые указаны на маркировке старой детали.
- Сверьте буквенные коды и сокращения из названия, если они есть на корпусе.
Что прислать для изготовления колпака блока ТЭН: три ракурса
- Чёткое фото старого колпака с трёх ракурсов (сверху, сбоку, со стороны крепления).
- Эскиз или чертёж с размерами посадочного места и расстоянием между выводами.
- Маркировку с корпуса (все цифры и буквы, которые видны).
- Фото узла, куда устанавливается колпак (клеммная колодка, блок питания, кожух).
- Укажите, к какому типу оборудования он относится (печь, сушилка, пресс, ванна).
- Если колпак был частью блока ТЭНБ, приложите общий вид блока.
Заказ колпака под блок ТЭН с изменением длины выводов
Мы делаем изделия по вашему образцу, фото или чертежу. По заказу меняем длину выводов, количество крепёжных отверстий, рабочее напряжение и мощность. Для изменений пришлите эскиз с требуемыми параметрами.
Применение: Нагреватель для ТЭНБ
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Они также используются в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, а также в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей.
Вопросы
Можно ли сделать колпак с другим расположением крепёжных отверстий?
Да, сделаем. Пришлите эскиз с новыми координатами отверстий и фото места установки.
Вы изготовите колпак на другое напряжение, например 380 В вместо 220 В?
Да, сделаем под ваше напряжение. Укажите в заказе новое значение и приложите фото маркировки старой детали.
Возможна ли поставка колпака с увеличенной длиной выводов?
Да, изменим длину выводов под вашу клеммную колодку. Пришлите требуемый размер и фото узла подключения.
Можете сделать колпак из другого материала для работы в агрессивной среде?
Да, подберём материал по условиям эксплуатации. Сообщите тип среды (кислота, щёлочь, влажность) и приложите фото старого колпака.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
