Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте изгиб и длину ТЭНа для нагрева масла с вашим старым
- Форма и конфигурация: Сравните общую геометрию старого нагревателя с этим товаром. Учитывайте количество изгибов и их направление.
- Тип и расположение крепления: Проверьте, какой узел фиксации используется (резьбовая гайка, фланец, штуцер) и его размеры. Убедитесь, что точки крепления совпадают.
- Выводы контактных стержней: Оцените длину, диаметр и материал выводов. Важна форма наконечников (кольцо, лепесток, резьбовой стержень) и расстояние между ними.
- Длина и диаметр трубки: Измерьте общую длину ТЭНа по трубке до крепления. Уточните внешний диаметр трубки.
- Маркировка на детали: Сверьте буквенно-цифровой код, мощность и напряжение, указанные на старой детали или её упаковке, с данными в названии этого товара.

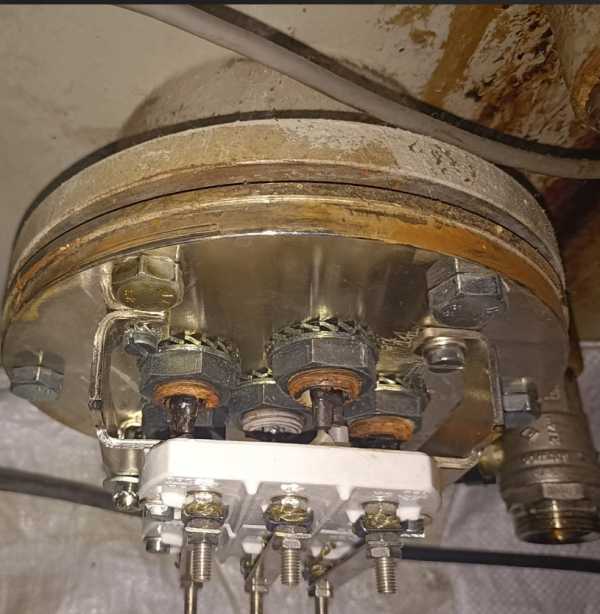

Сфотографируйте крепление и контакты масляного ТЭНа для подбора аналога
- Фото старого нагревателя с разных ракурсов, включая крепление и контакты.
- Четкий чертеж от руки с размерами общей длины, диаметра трубки, расстояния между осями изгибов и параметрами крепежной части.
- Фото шильдика или маркировки, если она сохранилась.
- Укажите рабочее напряжение и требуемую мощность (если они отличаются от стандартных).
- Сообщите тип масла и его максимальную рабочую температуру, если среда агрессивная или вязкая.
Изменим длину греющей части или мощность трубчатого нагревателя масла по образцу
Делаем по образцу, фото или чертежу. По заказу меняем длину греющей части, мощность, напряжение, материал оболочки, тип и расположение крепления, а также длину и сечение контактных выводов.
ТЭН для нагрева масла: в каком оборудовании
Такие нагреватели ставят в судовой подогреватель топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна. Также нагреватели этого типа используются в накопительном водонагревателе (бойлере), где элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель размещается в небольшой цилиндрической камере внутри корпуса на пути воды.
Вопросы
У меня другое напряжение сети, вы сделаете такой ТЭН на 380 В?
Да, сделаем. Пришлите фото старого нагревателя и укажите в комментарии к заказу нужное напряжение и мощность.
Старый ТЭН короче на 30 мм, вы можете изменить длину?
Да, можем. Для этого приложите к заказу чертеж с новой длиной или фото с точным размером.
Мне нужно другое крепление, не такое, как на фото товара. Вы изготовите под мой фланец?
Да, сделаем. Пришлите фото вашего фланца с размерами посадочного места и отверстий.
Масло в моем оборудовании агрессивное, вы подберете другой материал трубки?
Да, подберем. Сообщите тип масла и его рабочую температуру, мы предложим подходящий материал оболочки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
