По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2500 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф4; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

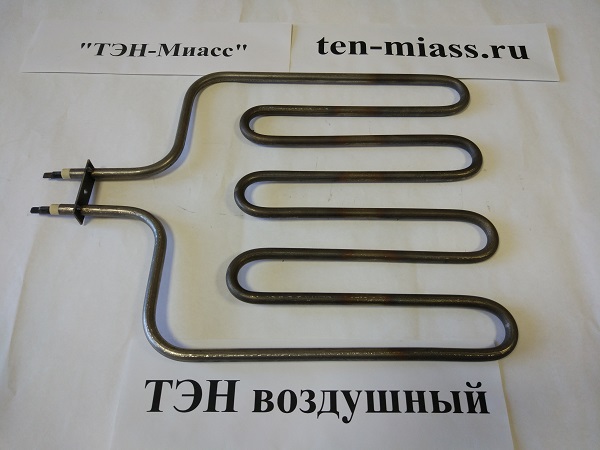

Сверьте маркировку 250 А10/3,0-Т-220 ф.4 R15 на корпусе ТЭН
- Сверьте маркировку на корпусе: должно быть «ТЭН 250 А10/3,0-Т-220 ф.4 R15 эск. пласт.60х20, флаж.»
- Сравните крепление: фланец с четырьмя отверстиями (ф.4) и радиусом 15 мм (R15), пластина 60х20 мм
- Проверьте активную длину трубки: расчётная 2420 мм
- Убедитесь в напряжении 220 В и мощности 3 кВт (расчётный ток 13,64 А, сопротивление 16,1 Ом)
- Оцените форму: трубчатый, гладкий (без рёбер), с выводами под обжим
Приложите маркировку 250 А10/3,0-Т-220 ф.4 R15 для точного заказа
- Маркировку старой детали (все буквы и цифры как есть, например «250 А10/3,0-Т-220 ф.4 R15 эск. пласт.60х20, флаж.»)
- Фото детали с двух сторон (вид крепления, расположение выводов)
- Размеры: длину трубки от кончика до кончика, расстояние между осями крепёжных отверстий на фланце, размеры пластины 60х20 мм
- Если деталь не читается - снять эскиз или чертёж с указанием всех габаритов
- Для уточнения: оборудование, в котором стоял нагреватель (модель, марка)
Изменим мощность 3,0 кВт или длину трубки 60х20 мм под ваш образец
Делаем по образцу, фото или чертежу. По заказу меняем напряжение, мощность, длину трубки, крепление или материал оболочки под среду вашего оборудования.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере они устанавливаются в баке через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Мне нужно другое напряжение, например 380 В. Вы сделаете?
Да, сделаем. Пришлите маркировку старой детали и требуемое напряжение - подберём мощность и сопротивление.
У меня другое крепление, не фланец ф.4 R15. Можно изменить?
Да, сделаем по вашему чертежу или образцу крепления. Приложите фото или эскиз.
Трубка длиннее / короче, чем 2420 мм. Вы подгоните?
Да, изменим активную длину под вашу задачу. Пришлите точный размер по месту установки.
Нагреватель будет работать в агрессивной среде. Материал оболочки можно заменить?
Да, сделаем из подходящего материала. Уточните среду (жидкость, газ, состав) и приложите фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
