Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: что проверить у старой детали
- Сравните общую длину вашего ТЭН (по внешней трубке, без выводов) с указанной в артикуле 151 С10/1,3. Это габарит для установки в оборудование.
- Убедитесь, что форма повторяется: прямая трубка, резьба или гладкий корпус без изгибов. R15 в названии указывает на радиус гиба, если деталь изогнута.
- Проверьте крепление: у этого ТЭН тип «Т» (фиксация через штуцер или гайку). Посмотрите, как крепилась старая деталь в корпусе.
- Сверьте напряжение 220 В и мощность 1,3 кВт по маркировке на старом нагревателе или паспорту оборудования. Это стандартные параметры сети.
- Уточните длину токоведущих штырей (выводов) и наличие резьбы для накидной гайки. У этого ТЭН выводы без дополнительных деталей.
Что прислать именно для этого товара: данные для подтверждения заказа
- Фото старого ТЭН с линейкой вдоль трубки, чтобы мы сверили длину, форму и радиус гиба.

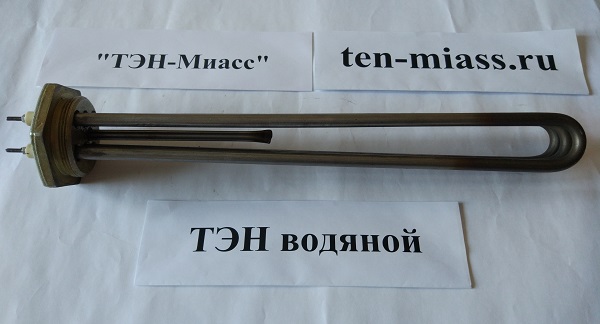

- Четкое фото маркировки на корпусе или упаковке, где видны буквы и цифры (151 С10/1,3-Т-220 R15 эск.).
- Укажите модель оборудования (например, сушильный шкаф, тепловая завеса или станок), откуда снят нагреватель.
- Если есть, приложите фото места установки: видно крепление, расположение выводов и проходное отверстие.
- Для нестандартной среды (вода, масло, воздух) напишите, в чем работал старый ТЭН, и пришлите фото отложений или накипи на трубке.
Если нужен не точно такой же: что можно изменить
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, напряжение, мощность, диаметр или материал оболочки (например, нержавеющая сталь вместо черной). Также можем изменить форму выводов: удлинить штыри или добавить резьбу под гайку. Для этого пришлите фото старой детали и укажите, что именно нужно скорректировать под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Мне нужно напряжение 380 В, а не 220. Вы сделаете такой ТЭН по этому образцу?
Да, сделаем. Пришлите фото старого нагревателя с линейкой и укажите нужное напряжение и мощность. Мы пересчитаем параметры.
У моего ТЭН другая длина трубки, а крепление и мощность такие же. Вы изготовите по моему размеру?
Да, изготовим по вашему образцу. Приложите фото с точным замером общей длины и расстоянием до крепления.
Мне нужно заменить материал трубки на нержавейку, так как среда агрессивная. Это возможно?
Да, меняем материал оболочки под среду. Пришлите фото старой детали и кратко опишите рабочую среду (вода, масло, пар, химия).
Мощность 1,3 кВт мала для моего оборудования, нужно 2 кВт, но длина и форма те же. Вы переделаете?
Да, пересчитаем мощность под ваши параметры. Приложите фото старого ТЭН и укажите требуемую мощность и напряжение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
