По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка по форме, креплению и маркировке

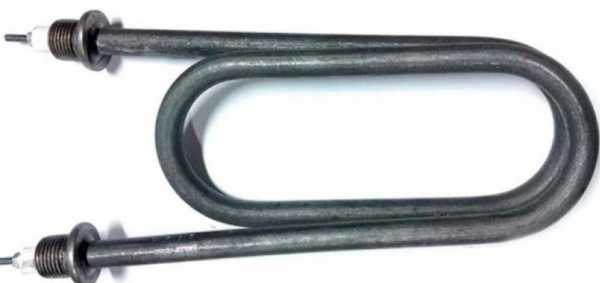

- Сверьте маркировку на корпусе старой детали. Полное обозначение: «ТЭН 145 В13/2,0-О-220 ф.7 R38,5 эск. Ш». Если буквы и цифры совпадают, изделие аналог.
- Измерьте расстояние между центрами крепёжных отверстий (ф.7) и радиус изгиба (R38,5). Форма должна повторять контур вашей детали.
- Проверьте тип выводов: «Ш» указывает на штуцерный вывод. Убедитесь, что резьба и расположение совпадают.
- Сравните активную длину (расчётная 1320 мм) и общую длину развёртки (маркировка 145). Ваша старая деталь должна быть той же длины.
- Уточните мощность (2 кВт) и напряжение (220 В). Эти параметры указаны в маркировке и расчётах.
Что прислать для изготовления этой детали
- Фото старого ТЭН с маркировкой на корпусе (чётко видна строка «ТЭН 145 В13/2,0-О-220 ф.7 R38,5 эск. Ш»).
- Фото места установки: кронштейн, хомут или фланец, куда крепится нагреватель.
- Чертёж или эскиз с размерами (расстояние между креплениями, радиус изгиба, длина выводов). Если чертежа нет, сделайте замеры штангенциркулем и линейкой.
- Образец старой детали, если она не разрушена. Мы делаем по образцу, фото, чертежу.
Если нужен нагреватель с другими параметрами
Мы делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, материал оболочки, тип и расположение выводов. Для этого пришлите требования к изменённым параметрам и фото места установки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где ТЭН расположен в баке и крепится через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на напряжение 380 В?
Да, сделаем. Пришлите желаемую мощность и напряжение, а также фото старой детали.
Подойдёт ли эта деталь, если у меня другое расстояние между креплениями?
Нет, форма и размер крепления строго зафиксированы в маркировке. Если расстояние другое, мы изготовим по вашему образцу.
Можно заменить материал оболочки на другой, например для агрессивной среды?
Да, сделаем. Укажите среду, в которой работает нагреватель, и приложите фото места установки.
Вы можете изменить активную длину при том же радиусе изгиба?
Да, сделаем. Для этого пришлите требуемую активную длину или чертёж с новым размером.
