Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте габариты и форму вашего Uобразного ТЭНа с образцом
- Сравните общую длину вашего ТЭНа с предлагаемым образцом.
- Проверьте форму изгиба: U-образная, с параллельными или расходящимися концами.
- Уточните способ крепления: есть ли резьба, фланец, гайка, шпилька или другое фиксирующее устройство.
- Оцените расположение и тип выводов (контактов), их длину и направление.
- Сверьте заявленную мощность (Вт) и напряжение (В) на старой детали с данными в карточке.
Приложите три фото старого Uобразного нагревателя: общий вид, крепление, выводы
- Фото старого ТЭНа в трёх ракурсах (общий вид, крепление, выводы).
- Замеры длины трубки, расстояния между ветвями U, диаметра трубки.
- Чёткое фото маркировки, если она сохранилась.
- Указание среды, в которой работал нагреватель (воздух, газ, пар).
- Тип и размер крепления (если есть резьба, фланец, скоба).
Изменим длину трубки, мощность или напряжение Uобразного ТЭНа по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал оболочки под вашу среду. Также подбираем другой тип крепления или выводов, если это требуется для вашего оборудования.

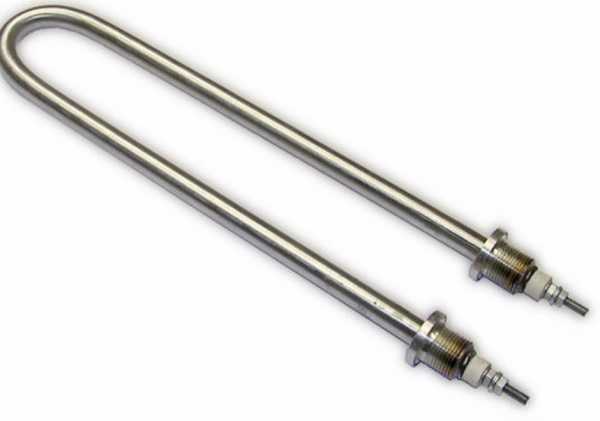

ТЭН для воздуха Uобразный: в каком оборудовании
Такие нагреватели ставят в духовые шкафы, мини-печи настольные и хлебопечки. В духовом шкафу трубчатый ТЭН располагается на задней или боковых стенках камеры сверху и снизу. В настольной мини-печи открытые ТЭН находятся сверху и снизу камеры и включаются раздельно. В хлебопечке спиральный элемент расположен вокруг или под съёмным ведром для выпечки.
Вопросы
Можно ли сделать этот ТЭН на 220 В, если у меня оборудование на 380 В?
Да, сделаем. Пришлите фото старого ТЭНа с маркировкой и укажите нужное напряжение.
Подойдёт ли этот нагреватель, если у моего U-образного ТЭНа другое расстояние между концами?
Да, изготовим с нужным разводом ветвей. Приложите чертёж или замер расстояния.
Вы можете поставить резьбу другого диаметра?
Да, сделаем крепление по вашему образцу или чертежу.
Подойдёт ли этот ТЭН для агрессивной среды (газ, пар)?
Да, сделаем с защитной оболочкой из материала, устойчивого к вашей среде. Укажите среду и её температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
