По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

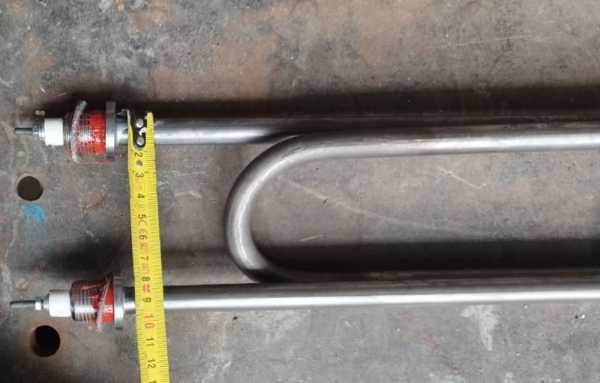

Габариты и присоединение ТЭНа 140 В13/5,0-Р-220 ф.7 R30 Ш
- Маркировка на корпусе: 140 В13/5,0-Р-220 ф.7 R30 Ш
- Размер по резьбе В13 (гайка 13 мм) для сменного крепления
- Длина по активной части (зона нагрева) 1270 мм
- Контактная группа: штыревой вывод (Ш) под подключение
- Форма: R30 (изогнутый, радиус 30 мм)
Параметры заказа 5 кВт 220 В с сопротивлением 9,7 Ом
- Мощность 5 кВт, напряжение 220 В (ток 22,73 А, сопротивление 9,7 Ом)
- Удельная нагрузка 9,64 Вт/см² на площади 519 см²
- Тип крепления: резьба В13
- Выводы: штыревые (Ш) для контактной группы
- Форма: R30 (изгиб) с фланцем 7 мм (ф.7)
- Активная длина 1270 мм
Возможные изменения длины активной части для трубчатого нагревателя
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину активной части, тип крепления или материал оболочки. Для изменений пришлите параметры вашего оборудования и фото старой детали.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе элемент устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на 380 В?
Да, сделаем. Пришлите напряжение, мощность и фото старой детали или чертёж.
Подойдёт ли он, если у меня другое крепление (не В13)?
Нет, у этого ТЭН резьба В13. По заказу изготовим с другим креплением по вашему образцу.
Можно ли увеличить длину активной части?
Да, изменим длину под ваш бак. Пришлите глубину погружения и габариты установочного места.
Нужен ТЭН из нержавейки, а у этого какая сталь?
По заказу сделаем из материала под вашу среду. Сообщите тип жидкости и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
