По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка по маркировке: форма, крепление, габариты
- Напряжение и мощность: 220 В, 2,2 кВт. Сверьте эти цифры с вашей старой деталью.
- Тип контактной группы: В маркировке указано «В13». Сравните тип и размер штекера или выводов.

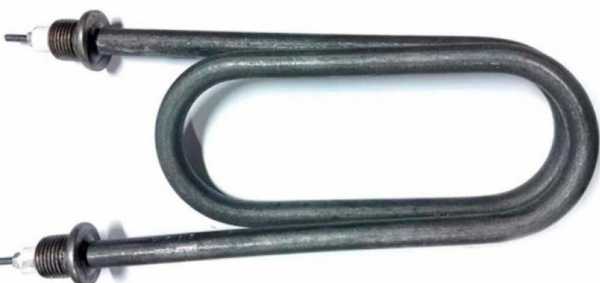

- Габарит и форма: Общая длина 420 мм, форма «Ш» (змеевик). Проверьте, совпадает ли шаг и изгиб вашей детали.
- Диаметр и тип оребрения: Цифра «7» в маркировке - это диаметр трубки. «R38,5» - внешний размер по огибающей. Сверьте эти параметры с посадочным местом.
- Монтажный размер: «ф.7» указывает на диаметр гладкого участка (без ребер) для уплотнения или крепления. Убедитесь, что он подходит к вашему оборудованию.
Для заказа точной копии: что прислать
- Фото старого ТЭН с общей длиной 420 мм (от края до края, включая изгибы).
- Фото контактной группы «В13» и размер подводящих проводов (отверстие под штекер или тип клеммы).
- Фото места установки: как именно стоит нагреватель, есть ли хомут, фланец или скоба.
- Уточните, есть ли на старом ТЭНе маркировка «Т» (термоограничитель) и где он расположен.
- Если есть повреждение, приложите фото зоны поломки (например, обрыв контакта или прогар трубки).
Если нужна доработка под вашу задачу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину выводов, шаг змеевика или тип контактной группы. Также можем изменить материал трубки под вашу среду (например, для агрессивной жидкости). Пришлите эскиз или фото с размерами той зоны, которую нужно изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они крепятся в баке через боковой или нижний фланец либо через резьбовую втулку. Также их устанавливают в стиральные машины, закрепляя снизу бака через резиновую манжету. Кроме того, нагреватели этого типа используются в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на напряжение 380 В?
Да, сделаем. Пришлите желаемую мощность и фото места установки.
Подойдет ли этот ТЭН, если у меня расстояние между отверстиями крепления другое?
Закажите с измененным шагом змеевика или длиной. Приложите чертеж с вашими размерами.
Можно ли заменить материал трубки на нержавейку для работы в щелочной среде?
Да, сделаем из другого материала. Уточните тип среды и пришлите фото оборудования.
У меня точная копия, но другая длина активной части. Вы можете сделать такую же?
Да, изменим активную длину. Приложите фото старого ТЭНа с линейкой вдоль трубки.
