По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

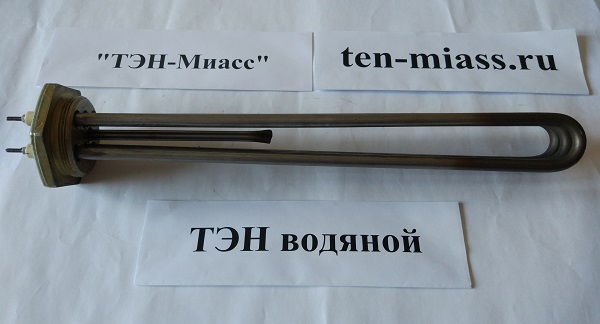

Проверьте маркировку на корпусе старого ТЭН 140 В13/2,0-S-220 R30
- Сверьте маркировку на корпусе старого ТЭН с ТЭН 140 В13/2,0-S-220 R30. Все символы в названии должны совпадать.
- Убедитесь, что форма и тип крепления вашего нагревателя совпадают с тем, что указано в маркировке «В13». Сравните визуально.
- Измерьте общую длину трубки старого ТЭН. Активная (нагреваемая) длина этой модели 1270 мм. Сверьте свой размер.
- Проверьте мощность и напряжение на старой детали. Этот ТЭН рассчитан на 2 кВт и 220 В.
- Проверьте тип выводов и крепления (резьба, фланец, плоский контакт). У этой модели они соответствуют обозначению «В13».
Пришлите фото с маркировкой или текст маркировки ТЭН 140 В13
- Фото старого ТЭН с маркировкой (если она есть) или её точную текстовую копию.
- Фото крепления и выводов вашего нагревателя, особенно если маркировка стерта.
- Укажите модель оборудования, в котором стоял этот ТЭН (например, модель станка, сушилки, пресса).
- Приложите замер общей длины трубки старого ТЭН, если она отличается от стандартной.
- Если есть чертеж или эскиз с размерами и расположением крепежа, приложите его.
Заменим длину активной части и тип крепления для трубчатого нагревателя 140 мм
Мы делаем по образцу, фото, чертежу. По заказу меняем длину активной части, тип крепления или выводов, мощность и напряжение под вашу задачу. Также можем изготовить из другого материала трубки для агрессивной среды или высокой температуры.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительные водонагреватели, где они монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где он встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли заказать этот ТЭН на напряжение 380 В?
Да, сделаем. Пришлите чертеж или образец с указанием нужного напряжения и мощности.
Подойдет ли этот ТЭН, если у меня другое крепление, не «В13»?
Да, сделаем с другим креплением. Пришлите фото вашего узла крепления или старую деталь для замера.
Можно ли увеличить активную длину нагревателя?
Да, сделаем другую длину. Пришлите желаемый размер и фото места установки.
Сделаете из нержавеющей стали для работы в воде?
Да, сделаем из другого материала. Пришлите образец старого ТЭН и укажите среду, в которой он будет работать.
