По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните маркировку ТЭН 120 В13/5,0-Р-220 с вашей старой деталью
- Сравните маркировку на корпусе старого ТЭН: «ТЭН 120 В13/5,0-Р-220 ф.7 R30 Ш» должна совпадать полностью или быть той же по смыслу.
- Убедитесь в типе крепления: на вашей детали резьба М13? На этом ТЭН крепление «В13» (все буквы и цифры как в маркировке).
- Измерьте активную длину (часть, которая греет): у этого нагревателя 1070 мм.
- Проверьте расстояние между центрами изгиба (оно же «ф.7») и радиус изгиба «R30»: эти параметры задают форму.
- Сопоставьте мощность 5 кВт и напряжение 220 В. Если ваша деталь имеет иные цифры, это вариант под заказ.

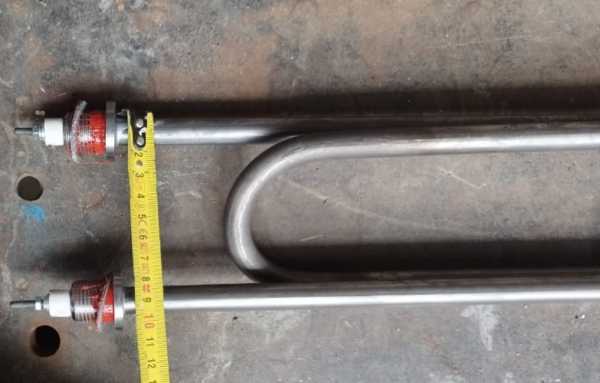

Пришлите фото старого ТЭН 120 В13/5,0-Р-220 ф.7 R30 Ш с линейкой
- Фото старого ТЭН с маркировкой и линейкой вдоль активной части.
- Уточните, есть ли на корпусе буквы «Ш» (штуцер?) и каково его расположение.
- Приложите эскиз или фото места установки, особенно резьбового крепления и выводов.
- Укажите, из какой среды извлекали нагреватель (вода, масло, воздух, агрессивная среда).
- Если есть чертёж с размерами, вышлите его. Мы делаем по образцу, фото, чертежу.
Изменим длину, мощность, напряжение или крепление для трубчатого нагревателя
По заказу меняем длину, мощность, напряжение, тип крепления или материал оболочки под вашу среду. Для этого достаточно прислать фото старой детали и параметры, которые нужно изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных машинах, посудомоечных машинах, парогенераторах и гладильных системах. В бойлерах нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях он располагается в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторах элемент монтируется в бойлере парогенератора - отдельной ёмкости для воды.
Вопросы
Можно ли сделать этот ТЭН на напряжение 380 В?
Да, сделаем. Для этого пришлите желаемые мощность и напряжение, а также фото старой детали.
У меня другое крепление, не «В13». Вы изготовите с другим типом резьбы или фланцем?
Да, сделаем. Приложите фото вашего крепления или чертёж посадочного места.
Нужна другая активная длина, например 900 мм вместо 1070 мм.
Да, сделаем. Укажите нужную длину и мощность, а также форму изгиба (если меняется).
Нагреватель будет работать в масле. Оболочка из нержавейки подойдёт?
Да, сделаем из материала, подходящего для вашей среды. Для заказа пришлите тип среды и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
