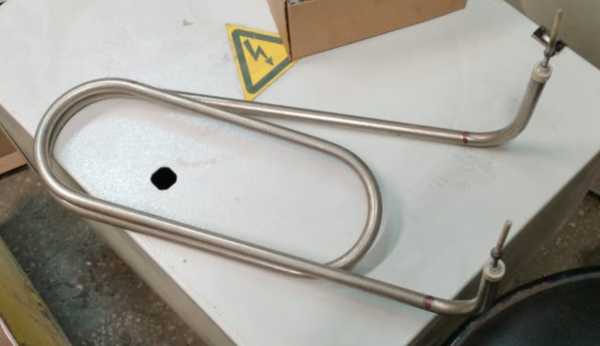

ТЭН 100 А13/5,0-Р-220 ф.7 R30 Ш

По маркировке повторим точно

Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:

Длина	в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубки	в этом товаре 13 мм; можно 12, 14 мм
Мощность	в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Холодная зона	в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Параметры ТЭН 100 А13/5,0-Р-220 - мощность 5 кВт, напряжение 220 В

Мощность 5 кВт, напряжение 220 В, расчётный ток 22,73 А, рабочее сопротивление 9,7 Ом
Маркировка: ТЭН 100 А13/5,0-Р-220 ф.7 R30 Ш
Активная длина (расчёт) 920 мм
Удельная нагрузка 13,31 Вт/см² на площади 376 см²
Форма: трубчатый нагреватель, обозначение R30 Ш в маркировке

Сверка по маркировке 100 А13 и размеру R30 Ш с вашим нагревателем

Сравните старый нагреватель с этим описанием по пунктам:

Маркировка - на корпусе или в паспорте детали должно быть: ТЭН 100 А13/5,0-Р-220 ф.7 R30 Ш. Совпадают все буквы и цифры.
Мощность и напряжение - 5 кВт, 220 В. Проверьте по шильду или расчёту (сопротивление 9,7 Ом в рабочем режиме).
Активная длина - 920 мм. Измерьте длину трубки, которая греет (без учёта контактных стержней и изгибов).
Крепление и выводы - маркировка содержит ф.7 (тип фитинга или фланца) и Ш (штуцер или тип вывода). Сверьте геометрию крепления и расположение контактов.
Форма - трубчатый, без рёбер, с изгибом R30. Проверьте радиус изгиба и общие габариты по шаблону или чертежу.

Для изготовления ТЭН 100 А13/5,0-Р-220 нужны длина активной части и форма

Для точного изготовления предоставьте:

Фото старого нагревателя с чёткой маркировкой (если сохранилась).
Чертёж или эскиз с размерами: общая длина, активная длина, расстояние между осями крепления, диаметр трубки, радиус изгиба.
Образец детали (если возможна отправка) - делаем по образцу.
Указание среды, в которой работает ТЭН (вода, масло, воздух, агрессивная среда) - для выбора материала оболочки.
Тип и размер крепления (резьба, фланец, хомут) - уточните посадочное место.

Изменение длины, мощности или напряжения для нагревателя 5 кВт под заказ

Делаем по образцу, фото, чертежу. По заказу меняем длину активной части, мощность, напряжение, тип крепления, материал оболочки. Для изменённой детали пришлите те же данные, что указаны выше, и пропишите новые параметры.

Где ставят трубчатые ТЭН

Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент монтируется в бак через фланец или резьбовую втулку. В стиральной машине он закрепляется снизу бака через резиновую манжету.

Вопросы

Мне нужно другое напряжение, например 380 В. Вы сделаете такой же ТЭН под 380 В?

Да, сделаем. Пришлите желаемое напряжение и мощность, остальные параметры (длина, крепление, форма) оставьте из маркировки или образца.

У меня такая же маркировка, но крепление другое (не ф.7). Можно переделать?

Да, сделаем с вашим типом крепления. Пришлите фото или чертёж посадочного места.

Мне нужно увеличить активную длину на 100 мм. Это возможно?

Да, сделаем с изменённой длиной. Укажите новую активную длину и проверьте, помещается ли она в ваше оборудование.

Мой ТЭН работает в масле, а этот рассчитан на воду. Вы сделаете такой же из другого материала?

Да, сделаем. Пришлите тип среды (масло, химия, пар) и мы подберём материал оболочки под ваши условия.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
