По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Параметры замены для ТЭН 5 кВт 220 В R30 Ш
- Мощность 5 кВт, напряжение 220 В, расчётный ток 22,73 А, сопротивление 9,7 Ом
- Активная длина 920 мм, общая длина с учётом контактной группы уточняется по образцу
- Размер под ключ или по резьбе, тип крепления (фланец, штуцер, гайка) сверяется с оригиналом
- Форма: прямая, длина выводов, расположение контактов (осевые, под углом), наличие крепление «Ш» или изоляторов
- Маркировка: А13, Р, R30, Ш - эти обозначения должны совпадать с указанными на старой детали

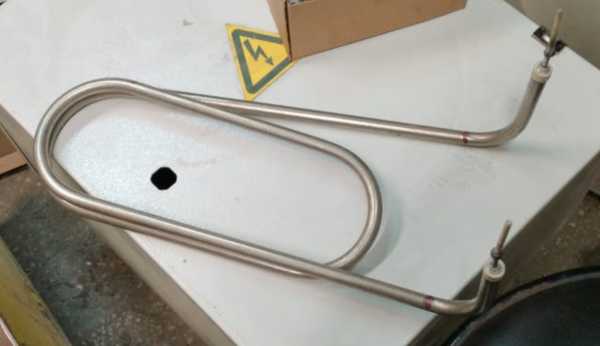

Фото старого ТЭН 100 А13/5,0-Р-220 для изготовления
- Фото старого ТЭН с торца, сбоку, контактной группы и крепления
- Размеры: общая длина, длина активной части, длина выводов от края трубки до контактов
- Тип и размер крепления (диаметр резьбы, шаг, фланец с отверстиями, прижимная планка)
- Материал и толщина стенки, если известны (нержавейка, углеродистая сталь, медь)
- Условия работы: среда (вода, масло, агрессивная жидкость), температура, давление - для выбора материала оболочки и герметизации
Изменение длины активной части или мощности 5 кВт под задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину активной части, мощность, напряжение, материал оболочки, тип и размер крепления, форму выводов. Для изменения достаточно прислать старую деталь или её фотографии с нужными размерами и указать новые параметры.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, где элемент монтируется в бак через боковой или нижний фланец, а также в проточных водонагревателях, где он размещается в цилиндрической камере нагрева внутри корпуса. Кроме того, подобные ТЭНы используются в стиральных машинах, где крепятся снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот же ТЭН на напряжение 380 В?
Да, сделаем. Пришлите образец или фото с размерами, укажите желаемое напряжение.
Подойдёт ли этот нагреватель для масла или агрессивной среды?
Да, сделаем из материала, стойкого к вашей среде. Уточните тип жидкости, температуру и давление.
Можно ли изменить длину активной части, не меняя общей длины?
Да, изменим активную длину под вашу задачу. Пришлите образец и укажите нужную длину.
Возможно ли сделать другое крепление (например, вместо резьбы фланец)?
Да, сделаем крепление по вашему чертежу или образцу. Приложите фото и размеры крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
