Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка кольцевого ТЭНа по диаметру и толщине трубки
- Сравните форму кольца: внутренний и наружный диаметр, толщину самого ТЭНа.
- Проверьте тип и расположение выводов (куда подходят провода, их количество и ориентация).
- Уточните крепление: есть ли на кольце резьба, приваренные пластины или отверстия под винт.
- Сопоставьте длину развёртки трубки (общую длину ТЭНа, если разогнуть кольцо).
- Сверьте мощность и напряжение, указанные на старой детали или в документации оборудования.

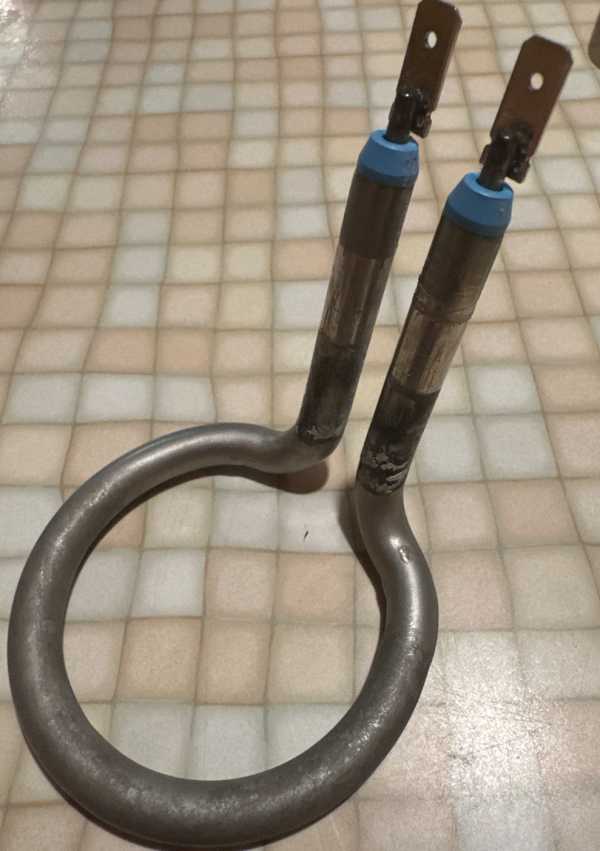

Фото старого кольцевого ТЭНа с линейкой для заказа
- Фото старого ТЭНа с линейкой или штангенциркулем на фоне (чтобы был виден масштаб).
- Размеры кольца: наружный диаметр, внутренний диаметр, толщину трубки.
- Расстояние между крепёжными элементами и их тип (например, отверстия или резьба).
- Указание длины выводов и их расположения относительно кольца.
- Мощность, напряжение и количество фаз (если известно).
- Фото места установки или контактной группы (клеммы, разъёмы).
Изготовление кольцевого нагревателя по образцу с заменой мощности и напряжения
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, диаметр кольца, тип выводов и крепления. Для изменений пришлите те же данные, что и для точной копии, и укажите, что именно хотите изменить.
Применение: ТЭН для воды в виде кольца
Такие нагреватели ставят в аэрогрилях, хлебопечках и накопительных водонагревателях. В аэрогриле кольцевой элемент располагается вокруг вентилятора в съёмной крышке. В хлебопечке нагреватель находится вокруг или под съёмным ведром для выпечки. В накопительном водонагревателе элемент устанавливается в баке.
Вопросы
Можно ли сделать ТЭН с другим напряжением, если исходный был на 220 В, а сеть 380 В?
Да, сделаем под ваше напряжение. Для этого пришлите желаемые Вольты и мощность, остальные размеры сверим по вашему образцу.
Подойдёт ли это кольцо к моему оборудованию, если крепление не совпадает?
Мы изменим крепление по вашему чертежу или образцу. Приложите фото старого крепежа и размеры.
Возможно ли изготовить кольцо другого диаметра для моего бака?
Да, меняем диаметр под ваш бак. Укажите нужный наружный и внутренний диаметр, остальное подстроим.
Нужен ли ТЭН из другого металла, если вода в системе агрессивная?
Да, сделаем из материала, подходящего под вашу среду. Сообщите тип жидкости, и мы предложим вариант.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
