По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: основные параметры для замены
- Форма и длина. Сверьте активную длину (расчётная 920 мм) и общую конфигурацию вывода присоединительной части. Если старая деталь изогнута, нужен её контур.
- Крепление. Посмотрите тип и расположение крепёжных элементов (резьба, фланец, скоба) на старой детали.
- Выводы. Сравните расположение и сечение контактных стержней. У этого ТЭН они идут от торца.
- Мощность и напряжение. На корпусе старого ТЭН указаны 5 кВт и 220 В. У этого расчётные значения совпадают.

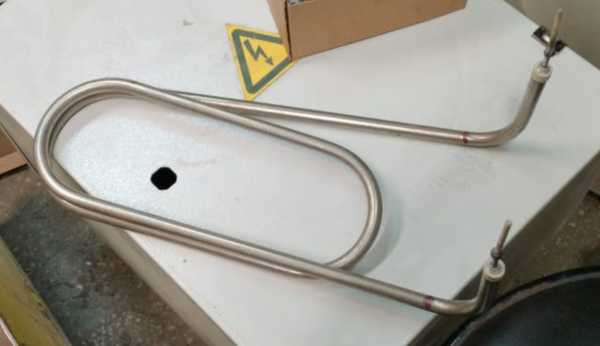

- Маркировка. Ищите на корпусе код «ТЭН 100 А13/5,0-J-220 R30 Ш». Если он совпадает, деталь подходит.
Что прислать именно для этого товара
- Фото старого ТЭН с линейкой рядом (вид сбоку и торец с выводами).
- Чертеж или эскиз с размерами (общая длина, активная часть, шаг и диаметр спирали, если есть).
- Фото места установки (кожух, камера, муфта) с указанием типа крепления.
- Маркировку старой детали (полностью, как на корпусе).
- Уточнение среды (вода, масло, воздух, агрессивная среда) и рабочей температуры.
- Если есть паспорт оборудования или его модель.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину активной части, мощность, напряжение, тип и расположение выводов, материал оболочки под среду.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли изменить напряжение с 220 В на 380 В?
Да, сделаем. Пришлите желаемую мощность и напряжение, мы пересчитаем параметры под вашу сеть.
Подойдёт ли этот ТЭН, если у моего оборудования другое крепление?
Да, сделаем крепление по вашему образцу или чертежу. Приложите фото или эскиз узла крепления.
Возможно ли уменьшить активную длину (920 мм) для более короткого бака?
Да, сделаем нужную длину. Пришлите размеры посадочного места и чертёж.
Сделаете такой же, но из другого материала для агрессивной среды?
Да, сделаем из материала, стойкого к вашей среде. Укажите тип среды, температуру и концентрацию реагентов.
