По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

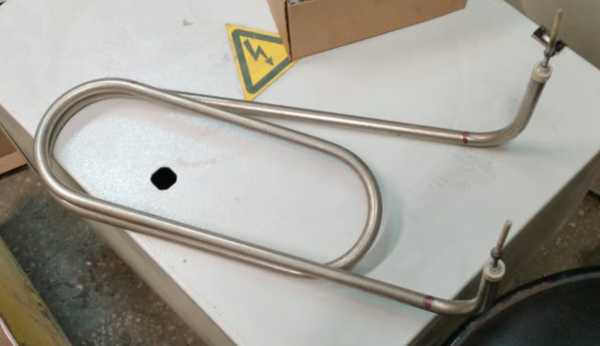

Сверьте маркировку ТЭН 100 А13/3,5 с вашим старым нагревателем
- Сверьте маркировку на корпусе старой детали: должно совпадать обозначение «ТЭН 100 А13/3,5-Р-220 R30 Ш».
- Убедитесь, что активная часть (нагреваемый участок) равна 920 мм.
- Измерьте сопротивление в холодном состоянии: расчётное рабочее 13,8 Ом.
- Проверьте мощность 3,5 кВт при напряжении 220 В.
- Сравните форму и расположение крепёжных элементов, выводов.
Пришлите фото ТЭН 100 А13/3,5-Р-220 с линейкой вдоль активной длины
- Фото старого ТЭН с маркировкой и линейкой вдоль активной длины.
- Чертёж или эскиз с размерами посадочных мест, расстоянием между выводами и типом крепления.
- Указание среды, где работал нагреватель (жидкость, воздух, масло).
- Фото оборудования или его модели, если оно есть.
- Подтверждение, что нужен именно этот типоразмер, без изменений.
Изменим мощность или длину для R30 Ш по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем мощность, длину активной части, напряжение, материал оболочки и тип крепления под ваше оборудование.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе элемент устанавливается в баке через боковой или нижний фланец.
Вопросы
Можно ли изменить напряжение на 380 В при той же мощности?
Да, сделаем. Пришлите фото старого ТЭН и укажите, что нужна работа от 380 В.
У меня другое межосевое расстояние крепления. Вы подгоните?
Да, сделаем по вашему чертежу или замеру. Приложите эскиз с нужным межосевым расстоянием.
Нужен корпус из нержавеющей стали для агрессивной среды. Это возможно?
Да, сделаем из материала, подходящего под вашу среду. Укажите среду и желаемый материал.
Активная длина 920 мм не входит в мой бак. Можно короче?
Да, сделаем короче. Пришлите размер бака и расстояние до стенок, чтобы мы рассчитали новую нагрузку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
