По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф1; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

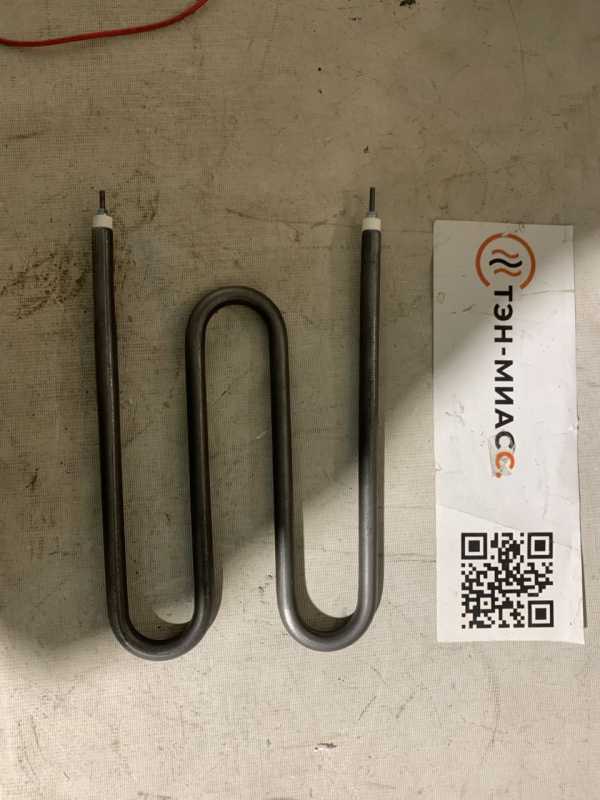

Трубка и крепление ТЭН 100 А13 ф.1
- Мощность и напряжение. У этого ТЭН 1 кВт и 220 В. Проверьте, совпадает ли мощность на корпусе старого нагревателя.
- Форма и размеры. Активная длина 920 мм. Сравните длину трубки от места заделки до заделки, а также общую длину с учётом штуцеров или выводов.
- Крепление и присоединение. В маркировке «ф.1» указан тип крепления. Сверьте резьбу, фланец или иную механическую часть, которой ТЭН фиксируется в оборудовании.
- Выводы. Обозначение «100 А13/1,0-S-220» содержит код выводов. Посмотрите на старом ТЭН, как расположены контакты, их количество и расстояние между ними.
- Нагрузка на поверхность. У этого ТЭН удельная нагрузка 2,66 Вт/см². Уточните, для какой среды (вода, масло, воздух) применялся старый нагреватель, чтобы нагрузка была подходящей.
Сверьте 1 кВт 220 В на корпусе старого и нового ТЭН
Чтобы мы изготовили ТЭН 100 А13/1,0-S-220 ф.1 по вашему образцу, отправьте:
- Фото старого ТЭН с трёх сторон (общий вид, крепление, выводы).
- Чертеж или эскиз с размерами (особенно активная длина и шаг между контактами).
- Фото шильдика или маркировки оборудования, куда устанавливался ТЭН.
- Указание рабочей среды (вода, масло, агрессивная жидкость, воздух).
- Если крепление нестандартное, приложите фото посадочного места.
Отправьте образец для изготовления ТЭН 100 А13/1,0-S-220
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки, тип крепления и материал оболочки под вашу среду. Пришлите старый нагреватель или его фото с размерами, и мы изготовим деталь с изменёнными параметрами.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель устанавливается в баке, в стиральной машине закрепляется снизу бака, а в посудомоечной машине встраивается в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертёж старой детали.
Подойдёт ли этот ТЭН, если у моего оборудования другое крепление (не «ф.1»)?
Да, сделаем с нужным вам креплением. Для этого отправьте фото посадочного места или образец крепёжной части.
У меня старая деталь короче на 50 мм. Вы можете изменить длину?
Да, сделаем с вашей длиной. Пришлите точный размер активной части и общую длину по образцу.
Нужен материал оболочки для агрессивной среды. Вы делаете такие ТЭН?
Да, сделаем из подходящего материала. Укажите среду (кислота, щёлочь, масло) и приложите фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
