По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 800 Вт; можно меньше или больше, примерно от 480 Вт до 1,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф1; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Маркировка ТЭН 100 А13/0,8-S-220 для сверки с деталью
- Сравните маркировку: на корпусе вашего старого ТЭН должно быть указано «ТЭН 100 А13/0,8-S-220 ф.1». Если код совпадает полностью, деталь взаимозаменяема по геометрии и электрическим характеристикам.
- Проверьте активную длину: у этого нагревателя она составляет 920 мм. Измерьте трубчатую часть вашего образца от места выхода из крепления до противоположного конца.
- Уточните крепление: обозначение «ф.1» в маркировке указывает на тип присоединительного элемента. Сопоставьте его с вашим креплением (резьба, фланец или скоба).
- Сверьте выводы: расположение и форма контактных стержней должны совпадать с вашей деталью.
- Сличите мощность и напряжение: 0,8 кВт, 220 В. Эти цифры нанесены на корпус старого ТЭН.

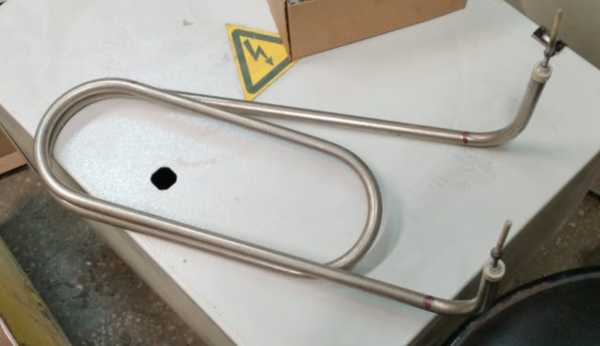

Фото старого ТЭН с кодом 100 А13/0,8-S-220 ф.1 для изготовления
- Фото старого ТЭН с маркировкой на корпусе (чётко виден код «ТЭН 100 А13/0,8-S-220 ф.1»).
- Чертеж или эскиз с размерами: общая длина, активная длина, диаметр трубки, шаг и форма изгиба (если нагреватель не прямой).
- Изображение крепления «ф.1»: тип, диаметр, количество отверстий или шаг резьбы.
- Фото выводов: расстояние между контактами, их длина, сечение и форма (штырь, лепесток, резьба).
- Уточнение среды: для какого агрегата или оборудования предназначен ТЭН (например, бак, калорифер, пресс-форма).
Изменение геометрии и длины выводов для ТЭН 220 В
Мы делаем по образцу, фото или чертежу. По заказу меняем геометрию изгиба, длину выводов, тип крепления или электрические параметры под вашу задачу. Пришлите эскиз или старую деталь с пометками, что требуется изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе элемент устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Нужен такой же ТЭН, но на 380 В. Вы сможете сделать?
Да, сделаем. Пришлите фото вашего старого нагревателя или чертеж с указанием желаемого напряжения и мощности.
У меня другое крепление, не «ф.1». Вы можете поставить мой тип крепления на этот корпус?
Да, сделаем. Приложите к заказу фото вашего крепления с размерами или чертеж.
Активная длина должна быть не 920 мм, а 800 мм. Это возможно?
Да, сделаем. Укажите на эскизе или фото нужную длину трубчатой части.
Нагреватель будет работать не в воздухе, а в масле. Вы можете изменить материал оболочки?
Да, сделаем. При заказе уточните среду и приложите фото старого ТЭН или чертеж.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
