По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 800 Вт; можно меньше или больше, примерно от 480 Вт до 1,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

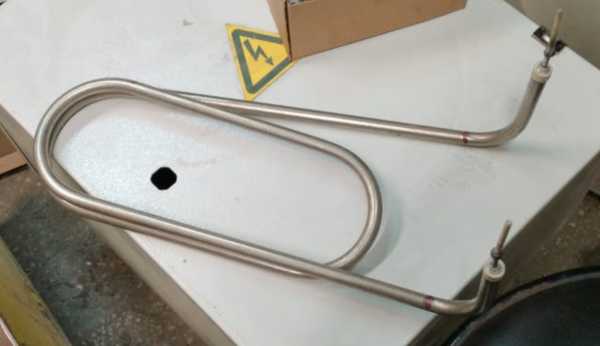

ТЭН 100 А13/0,8-S-220 R30: сверка по образцу
- Сравните активную длину (920 мм) с вашей старой деталью. Укоротить или удлинить эту часть мы можем по заказу.
- Проверьте крепление: в названии указан код R30. Сопоставьте его с формой и шагом резьбы или фланца на вашем образце.
- Уточните мощность (0,8 кВт) и напряжение (220 В). Ток (3,64 А) и сопротивление (60,5 Ом) даны для расчёта сети.
- Посмотрите на выводы: маркировка А13 указывает тип контактов (штырь, клемма). Сверьте их расположение и сечение.
- Оцените общую геометрию: изгиб, диаметр трубки, шаг оребрения (если есть) должны совпадать с вашей деталью.
Данные для заказа под эту деталь
- Фото старого ТЭН с линейкой вдоль активной части (920 мм) и общим видом.
- Чертёж или набросок с размерами крепления (код R30) и расположением выводов (А13).
- Укажите рабочую среду (вода, масло, воздух) и её максимальную температуру. Это влияет на материал оболочки.
- Сообщите модель оборудования или его тип (сушильный шкаф, бак, канал). Если есть шильдик, сфотографируйте.
- Для изменённого ТЭН напишите, что именно нужно подогнать: длину, мощность, форму, тип выводов. Мы сделаем по вашему образцу, фото, чертежу.
Возможные изменения под вашу задачу
По заказу меняем активную длину, мощность, напряжение, тип крепления (R30 на другой код) и материал оболочки под агрессивную среду. Форма изгиба и расположение выводов также корректируются по вашему образцу или эскизу. Делаем по образцу, фото, чертежу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели, проточные водонагреватели и стиральные машины. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель располагается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Мне нужно другое напряжение, не 220 В. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертёж вашего крепления R30.
Подойдёт ли этот ТЭН для работы в масле? У меня старая деталь с такой же маркировкой.
Для масла нужен уточнённый материал оболочки. Пришлите фото старого ТЭН и укажите рабочую температуру масла.
Активная длина 920 мм велика. Можно сделать короче?
Да, сделаем. Укажите нужную длину и приложите чертёж или фото места установки с размерами.
У меня крепление не R30, а другое. Вы переделаете?
Да, сделаем под ваше крепление. Пришлите образец или чертёж крепёжной части с резьбой или фланцем.
