По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф1; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

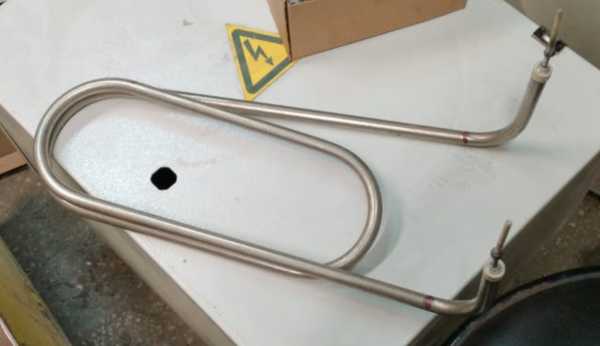

Проверка маркировки ТЭН 100 А13/0,5-S-220 ф.1 на корпусе
- Проверьте маркировку на корпусе старого ТЭН: должна быть «ТЭН 100 А13/0,5-S-220 ф.1» полностью.
- Убедитесь, что мощность вашей детали 0,5 кВт при напряжении 220 В.
- Сравните активную длину: 920 мм.
- Оцените форму. Этот ТЭН гладкий, без оребрения, с креплением «ф.1» (фланец). Тип выводов А13.
- Уточните, что расчётный ток 2,27 А, сопротивление в рабочем режиме 96,8 Ом.
Для запуска заказа нужно фото старого ТЭН 100 А13 целиком
- Фото старого ТЭН целиком, включая место выхода контактов и сторону крепления.
- Чёткую маркировку на корпусе, если сохранилась.
- Чертеж или эскиз с расстоянием от края корпуса до фланца (если крепление смещено). Для этой детали активная длина 920 мм, но уточните общую с учётом фланца.
- Укажите оборудование, куда ставится ТЭН (например, модель аппарата или наименование узла). Это поможет проверить геометрию.
- Если есть, фото фланца с прокладкой или ответной частью.
По вашему образцу меняем длину, мощность или напряжение 220 В
Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки, тип крепления и материал оболочки под среду (вода, масло, воздух). Пришлите старую деталь или её параметры, и мы скорректируем изделие.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В накопительных водонагревателях элемент монтируется в баке через боковой или нижний фланец. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету. В посудомоечных машинах элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Мне нужно другое напряжение, 380 В, а не 220 В. Вы сможете сделать?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото или чертёж вашей детали.
Можно увеличить активную длину, чтобы ТЭН доставал до дна бака?
Да, изменим длину. Укажите нужный размер и приложите эскиз места установки.
У меня крепление не фланец, а гайка. Вы сделаете с таким же креплением?
Да, сделаем с вашим типом крепления. Пришлите его образец или фото с размерами.
Мне нужен ТЭН из нержавейки для агрессивной среды. Это возможно?
Да, сделаем из подходящего материала. Уточните среду (например, кислота, щёлочь) и приложите фото старой детали.
