По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

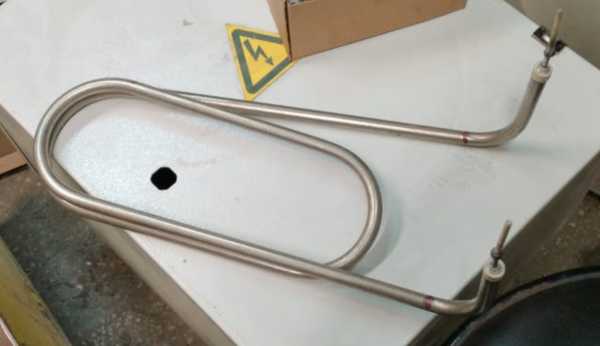

Сверить изгиб, межосевое расстояние и длину ТЭНа 100 А13/0,5-S-220 R30
- Форма и габариты: сравните изгиб, расстояние между осями и общую длину с вашей деталью.
- Крепление и выводы: проверьте тип и расположение контактов (штыри/наконечники) и наличие резьбы или фланца по месту.
- Маркировка: на корпусе должно быть «ТЭН 100 А13/0,5-S-220 R30».
- Мощность и напряжение: в рабочем режиме 0,5 кВт при 220 В.
- Размер активной зоны: длина нагреваемого участка 920 мм, сопоставьте с глубиной погружения в вашей среде.
Прислать фото старого ТЭНа 100 с линейкой вдоль всей детали
- Фото старой детали с линейкой вдоль всего ТЭНа.
- Чертеж или эскиз с указанием расстояний между крепежными элементами.
- Если есть, укажите тип среды (вода, масло, воздух) и рабочую температуру.
- Для замены в оборудовании: модель аппарата и фото места установки (с размерами гнезда).
- Уточните, нужна ли герметизация выводов или дополнительная изоляция контактов.
Изменить мощность или напряжение ТЭНа 0,5 кВт 220 В под вашу сеть
По заказу меняем мощность и напряжение под вашу сеть, длину активной зоны и форму под габариты бака, а также материал оболочки для агрессивной среды. Для этого пришлите образец, фото или чертеж с желаемыми параметрами. Делаем по образцу, фото, чертежу.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе нагреватель устанавливают в баке через боковой или нижний фланец, рядом с ним крепится магниевый анод. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертеж посадочного места.
Подойдет ли этот ТЭН для масла, если он рассчитан на воду?
Да, сделаем с оболочкой из материала, стойкого к вашей среде. Укажите тип среды и рабочую температуру.
Можно ли укоротить или изменить форму активной части?
Да, меняем длину и изгиб под ваши размеры. Приложите эскиз с точными расстояниями.
Как быть, если крепление отличается от стандартного?
Да, сделаем с вашим типом крепления. Пришлите фото или чертеж узла крепления старой детали.
