По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 900 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

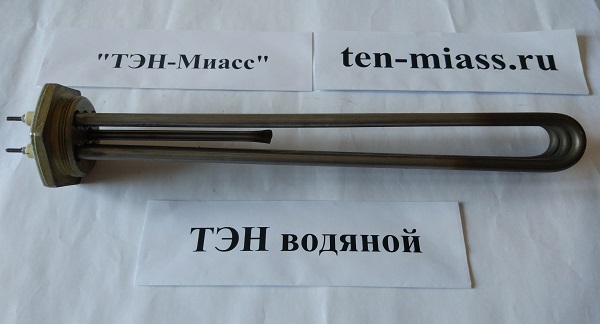

- Форма и габариты: сравните с вашей деталью по маркировке «90 А13» (длина активной части 820 мм) и типу крепления «Р» (резьбовое).
- Мощность и напряжение: у этого ТЭН 5 кВт при 220 В. Сверьте с вашими параметрами.
- Выводы: в маркировке «R30» (штыри 30 мм). Проверьте расположение и длину контактов.
- Дополнительные особенности: буква «Ш» в конце указывает на штуцер. Убедитесь, что он есть на старой детали.
Что прислать именно для этого товара
- Маркировку с вашего ТЭН (все буквы и цифры, как нанесено).
- Фото старой детали с линейкой (общий вид, крепление, выводы, штуцер).
- Уточните, нужно ли сохранить форму и длину активной части 820 мм.
- Если известно, для какого оборудования используется (модель, производитель).
- Укажите, есть ли особые требования к креплению (резьба «Р») и типу штуцера («Ш»).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину активной части, тип крепления (вместо резьбы) или материал оболочки под среду. Пришлите старую деталь или её фото с размерами, мы изготовим под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных машинах и посудомоечных машинах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали.
Подойдёт ли этот ТЭН, если у меня другое крепление (не резьба)?
Если крепление не «Р», мы можем изготовить ТЭН с вашим типом крепления. Приложите фото и размеры посадочного места.
Можно ли увеличить или уменьшить активную длину (сейчас 820 мм)?
Да, меняем длину под ваш бак. Укажите в заказе нужную длину активной части.
Из какого материала можно сделать оболочку для агрессивной среды?
Делаем из разных материалов под среду. Сообщите, какая у вас жидкость или газ, мы предложим подходящий вариант.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
