По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 780 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

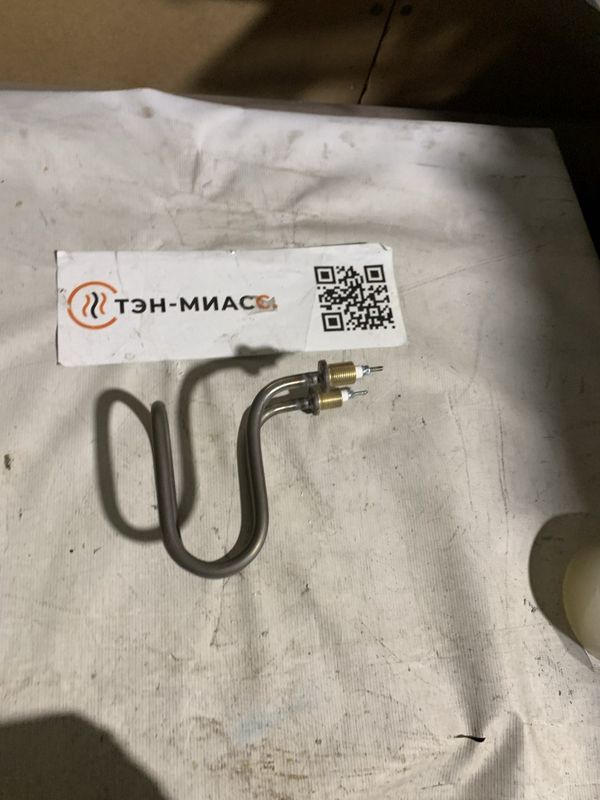

Сверьте геометрию и маркировку 78 А13/2,0-Р-220 R30 Ш
- Обозначение в каталоге: 78 А13/2,0-Р-220 R30 Ш. Сверьте полное обозначение на старой детали.
- Форма и крепление: Тип «R30» указывает на радиус гиба. Сравните конфигурацию изгиба и способ фиксации (хомут, приварка, фланец). Ваш образец должен повторять эту геометрию.
- Выводы: «Ш» означает тип контактов (штырь, штекер). Убедитесь, что клеммы совпадают по типу и расположению.
- Мощность и напряжение: 2 кВт / 220 В. Проверьте маркировку на старой детали.
- Активная длина и нагрузка: Активная часть 700 мм, расчётная нагрузка 7 Вт/см². Промерьте длину греющей зоны на вашем образце.
Где ставят трубчатые ТЭН
- Фото старого ТЭНа с маркировкой на корпусе (или её чёткая копия).
- Фото общего вида и места установки (резервуар, канал, матрица).
- Если есть чертёж или эскиз с размерами.
- Модель, марка и год выпуска оборудования, в котором стоял этот нагреватель.
- Уточните рабочую среду (вода, масло, воздух, агрессивная жидкость) и условия обдува, если есть.
Если нужен другой размер, активная длина, мощность или конфигурация
Делаем по образцу, фото, чертежу. По заказу меняем активную длину, мощность, конфигурацию гибов, тип выводов и материал оболочки под вашу среду.
Вопросы
Напряжение другое, например 380 В. Вы сделаете такой же длины и формы?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого ТЭНа.
У меня другая длина активной части, а крепление и выводы такие же?
Да, сделаем с нужной вам активной длиной. Приложите точный размер от края до края по прямой.
Мне нужно другое крепление (не штырь, а кольцо или резьба). Это возможно?
Да, сделаем. Пришлите фото или эскиз крепёжного узла с размерами.
Работает в агрессивной среде, нужен другой материал оболочки (нержавейка, титан). Вы сможете?
Да, сделаем. Укажите среду и температуру, приложите фото старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
