По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

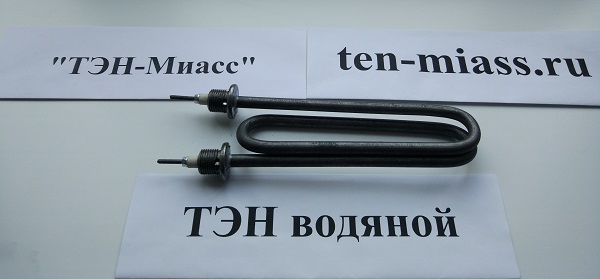

Сверка со старым ТЭН А13 по форме и изгибу трубки
- Форма и геометрия: убедитесь, что трубка повторяет изгиб вашей детали (конфигурация “А13”).
- Крепление и выводы: проверьте расположение и тип контактов (штыри “Р” под резьбу или разъём).
- Активная длина: 520 мм (расчётная длина нагревательной зоны).
- Мощность и напряжение: 3 кВт при 220 В.
- Маркировка: на корпусе должно быть “60 А13/3,0-Р-220 R30 Ш” для точной идентификации.
Данные для заказа ТЭН 60 3,0 кВт 220 В с проверкой длины
- Фото старого ТЭНа с линейкой или штангенциркулем для проверки изгиба и длины.
- Уточнить наличие и расположение рёбер (если они были на вашей детали).
- Указать рабочую среду (воздух, жидкость, агрессивная среда) для выбора материала оболочки.
- Если нагреватель стоял в конкретном оборудовании, сообщите его модель или марку.
- Приложите чертёж или эскиз с размерами крепёжных отверстий и выводов.
- Отметьте, нужна ли защита от перегрева (термовыключатель) в конструкции.
Изменение мощности, напряжения и длины для модели А13/3,0-Р-220 R30 Ш
По заказу меняем мощность, напряжение, активную длину, тип крепления и материал оболочки под вашу среду. Делаем по образцу, фото или чертежу. Пришлите старую деталь с указанием, что именно скорректировать.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, где они монтируются в бак через боковой или нижний фланец, а также в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету. Кроме того, они используются в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы.
Вопросы
Можно ли заказать такой ТЭН на 380 В?
Да, сделаем под ваше напряжение. Пришлите фото старого образца и укажите требуемую мощность.
Подойдёт ли этот нагреватель для агрессивной жидкой среды?
Да, изготовим из материала, стойкого к вашей среде. Сообщите тип жидкости и температуру эксплуатации.
Нужно увеличить активную длину для другого бака, возможна ли замена?
Да, изменим длину по вашему чертежу или размерам старой детали.
У меня другое крепление (не штыри “Р”), вы сделаете под мой фланец?
Да, подгоняем крепление и выводы под ваш узел. Пришлите фото и размеры ответной части.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
