По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: длина, крепление, выводы, мощность, форма
- Сравните общую длину и активную длину 520 мм. Проверьте, совпадает ли расстояние между концами трубки и зоной нагрева.
- Убедитесь, что крепление на вашей детали соответствует типу «R30 Ш». Сверьте расположение, количество и шаг резьбы или отверстий.
- Проверьте тип и расположение выводов: на этом товаре они соответствуют коду «60 А13/3,0-J-220». Сравните сторону, угол и длину контактных стержней.
- Сверьте мощность 3 кВт и напряжение 220 В. Ток 13,64 А, сопротивление 16,1 Ом.

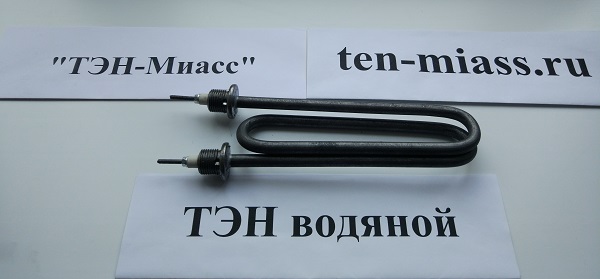

- Сравните форму: этот ТЭН гладкий, трубчатый, без рёбер. Убедитесь, что ваша старая деталь имеет такую же геометрию изгиба и диаметр трубки.
Что прислать именно для этого товара: детали, фото, размеры, оборудование
- Чёткое фото старого ТЭНа целиком и отдельно крепления с выводом. Чтобы было видно маркировку на корпусе, если она сохранилась.
- Размеры по чертежу: общая длина, активная длина, расстояние между центрами крепления, диаметр трубки.
- Укажите среду, в которой работал нагреватель (например, вода, масло, воздух). Это важно для повторения материала.
- Если ТЭН стоял в конкретном оборудовании, назовите модель и производителя.
- Приложите эскиз или чертёж от руки с указанием всех расстояний и углов выводов.
- Для заказа точно такой же детали достаточно фото, образца или чертежа. Делаем по образцу, фото, чертежу.
Если нужен не точно такой же: что меняем под вашу задачу
По заказу меняем напряжение, мощность, активную длину, тип и расположение крепления, материал трубки под другую среду. Форма и конфигурация выводов корректируются под ваше оборудование. Для этого пришлите условия работы и размеры посадочного места.
Вопросы
Мне нужно другое напряжение, например 380 В. Вы сделаете такой ТЭН с теми же размерами?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото и размеры старой детали.
Можно ли увеличить активную длину, оставив то же крепление и выводы?
Да, сделаем с другой активной длиной. Для этого укажите новую длину и приложите чертёж посадочного места.
Мне нужно другое крепление, не как в маркировке R30 Ш. Вы подберёте?
Да, сделаем крепление по вашему образцу или чертежу. Пришлите фото крепления и размеры.
Нагреватель будет работать не в воздухе, а в масле. Вы сделаете такой же из другого материала?
Да, сделаем из материала, подходящего для вашей среды. Пришлите тип среды и температуру эксплуатации.
