По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

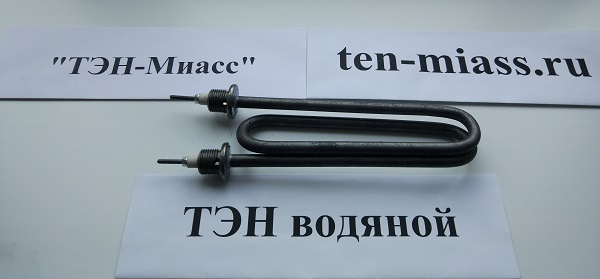

Сверьте с вашим ТЭН 60 А13/2,5-Р-220 R30 Ш по длине 520 мм
- Развернутая длина по осям выводов 520 мм. Сверьте с вашей деталью.
- Мощность 2,5 кВт при напряжении 220 В.
- Сопротивление в рабочем режиме 19,4 Ом.
- Крепление резьбовое А13. Сравните шаг и диаметр резьбы на вашей детали.
- Выводы прямые, без резьбы, расположены с одной стороны. Форма П-образная.
Для заказа пришлите фото торца и сбоку 60 А13/2,5-Р-220
- Фото вашего ТЭН с торца и сбоку, чтобы проверить форму и расстояние между выводами.
- Фото маркировки на старой детали или на корпусе оборудования, если она есть.
- Длину по прямой части (без учёта загибов) и расстояние между осями изгибов, если форма П-образная.
- Тип резьбы А13 и её наружный диаметр.
- Для чего предназначается нагреватель (например, нагрев воды, масла, воздуха). Это влияет на материал оболочки.
Изменим мощность 2,5 кВт, напряжение 220 В или длину активной части
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину активной части, тип и расположение крепления, материал оболочки под вашу среду.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель располагается в баке и крепится через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой ТЭН на 380 В?
Да, сделаем. Для заказа укажите нужное напряжение и мощность, а также фото или чертёж вашей детали.
У меня резьба не А13, а другого диаметра. Вы сделаете?
Да, сделаем. Пришлите образец резьбовой части или её размеры и фото.
Мне нужна такая же форма, но другая длина. Это возможно?
Да, сделаем. Укажите желаемую развернутую длину и расстояние между выводами.
Нагреватель будет работать в агрессивной среде. Вы можете изменить материал?
Да, сделаем. Пришлите описание среды и фото старого ТЭН для понимания формы и крепления.
