По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка формы крепления и длины 520 мм для ТЭН 60 А13
- Сравните общую длину вашего ТЭН с активной длиной 520 мм.

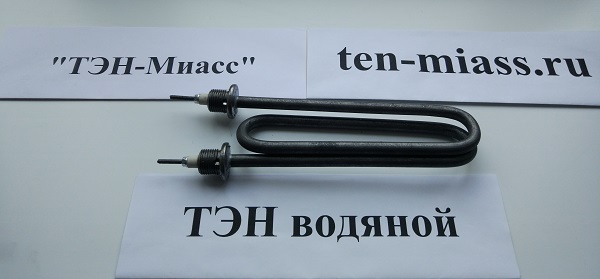

- Проверьте маркировку на корпусе: она должна содержать «60 А13/2,5-J-220 R30 Ш».
- Убедитесь, что тип крепления и выводов совпадает (резьба, штуцер, клеммы) с вашим образцом.
- Сопоставьте рабочее напряжение 220 В и мощность 2,5 кВт с параметрами старого нагревателя.
- Оцените площадь нагрева (212 см²) и расчётную нагрузку 11,77 Вт/см²: они должны быть близки к исходной детали.
Для заказа копии ТЭН 60 А13/2,5-J-220 пришлите фото крепежа и выводов
- Фото старого ТЭН с двух сторон, включая крепёж и выводы.
- Чертеж или эскиз с указанием общей длины, расстояния между крепежом и формы изгиба.
- Номер маркировки с корпуса (полностью, как на детали).
- Фото места установки или паспорт оборудования, если есть.
- Уточните, для какой среды (вода, масло, воздух) и температуры используется нагреватель.
- Если деталь нестандартная, приложите размеры крепёжных отверстий и монтажных мест.
Изменение мощности, напряжения или длины трубки под ТЭН 2,5 кВт 220 В
Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки, форму, тип крепления и материал оболочки под среду вашего оборудования.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. Они используются для нагрева воды в бытовой технике.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например 380 В?
Да, сделаем. Для этого пришлите старое напряжение и новое, а также фото и маркировку образца.
Подойдёт ли этот нагреватель для масла, а не для воды?
Да, выполним в материале под масло. Укажите это в заказе, приложив фото и среду использования.
Нужно изменить длину трубки, оставив ту же мощность. Это возможно?
Да, изменим общую и активную длину по вашему чертежу. Приложите эскиз с новыми размерами.
Можно ли заменить крепление на другой тип (например, вместо резьбы фланец)?
Да, сделаем с другим креплением по вашему образцу или чертежу. Пришлите фото или размеры нового крепежа.
